| CX-92S-06, 600 livres. Porte double à montage en surface - De base |
|
|
Camden CX-92 Série 600 & 1200 livres. les serrures magnétiques à double porte offrent les meilleures performances et la meilleure valeur! Une option "TDS" fournit une minuterie réglable, un capteur de verrouillage, un interrupteur d'état de porte, un relais et une LED.
|
| CX-92S-06, 600 livres. Porte double à montage en surface - De base |
|
Camden CX-92 Série 600 & 1200 livres. les serrures magnétiques à double porte offrent les meilleures performances et la meilleure valeur! Une option "TDS" fournit une minuterie réglable, un capteur de verrouillage, un interrupteur d'état de porte, un relais et une LED. |
|
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
- Les modèles de 600 et 1200lb sont homologués UL et ULC
- Fabrication antivandalisme et résistante aux intempéries éprouvées par des milliers d'installations
- Compatible avec tous les systèmes d'accès/ de sortie
- Fonctionnement réglable 12/24Vcc
- La protection contre les surtensions par circuits MOV prévient tout dommage à la serrure électromagnétique
- Un grand choix de supports de fixation et d'écarteurs
- GARANTIE À VIE
| Tension: |
12/24 V c.c. |
| Appel de courant: |
CX-92S-06: 2x480mA à 12Vcc 2x240mA à 24Vcc CX-92S-12: 2x420mA à 12Vcc< /div> 2x210mA à 24VCC |
| Température de fonctionnement: |
32°F à 131°F (0°C à 55 °C) |
| Capacité des contacts: |
Modèles TDS uniquement
Capteur de liaison: 2A à 24VDC
Commutateur d'état de la porte: 0,5A à 28V AC/DC |
| Force de retenue: |
CX-91S-06: 600lb. (272kg.) CX-91S-12:1200lb. (544 kg.) |
| Dimensions: |
Corps:
CX-92S-06: 19-3/4" x 1-5/8" x 1-1/8"
(500m x 42mm x 27mm)
CX-92S-12: 21" x 2-5/8" x 1-9/16"
(532mm x 67mm x 40mm)

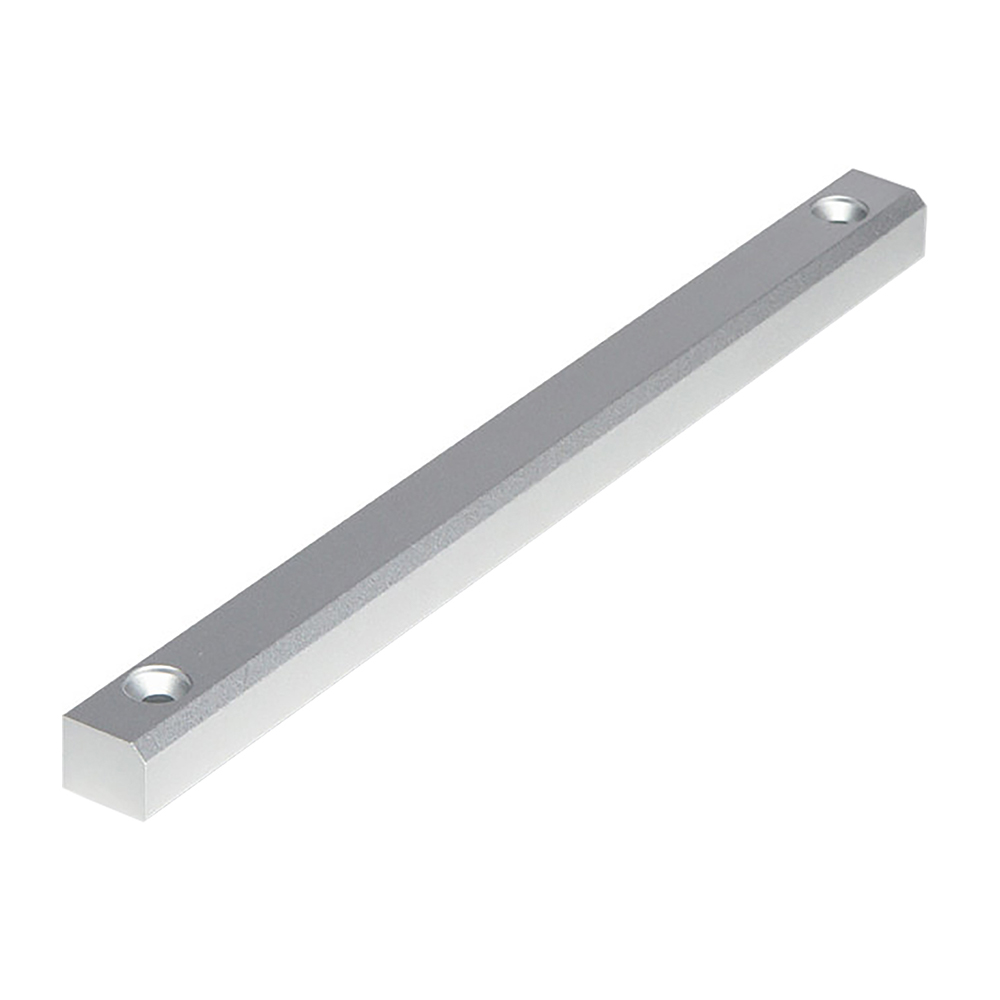

Plaque d'armature:
600lb: 2 x 7-1/4" x 1- 1/2" x 15/32"
2 x (185mm x 38mm x 12mm)
1 200 lb: 2 x 7-9/32" x 3" x 5/8"
2 x ( 185 mm x 61 mm x 16,5 mm) |
|
Fiches techniques
|
| CX-92 Series_Spec Sheet_R2 |
pdf |
1.56 |
TÉLÉCHARGER
|
|
Guides de référence
|
| Camden Magnetic Lock Cross Reference |
pdf |
0.14 |
TÉLÉCHARGER
|
| Guide To Code Compliant Mag lock Installation |
pdf |
0.77 |
TÉLÉCHARGER
|
|
Manuels
|
| CX-92S Series Manual_R1 |
pdf |
0.72 |
TÉLÉCHARGER
|
| CX-92S TDS Series Manual |
pdf |
0.78 |
TÉLÉCHARGER
|
|
Images haute résolution
|
| CX-92S-06 |
jpeg |
0.08 |
TÉLÉCHARGER
|
| CX-92S-12 |
jpeg |
0.11 |
TÉLÉCHARGER
|
|
|
|
1200 lb
 cliquez pour développer la section
|
|
Coût net
|
|
CX-92S-12
1 200 livres. Serrure magnétique pour porte double à montage en surface - de base
DONNÉES EDI, APPROBATIONS
|
|
1 200 livres. Serrure magnétique pour porte double à montage en surface - de base
|
DONNÉES EDI
APPROBATIONS
|
|
|
|
| |
Dimensions: 3.75"L x 11.5"W x 3.5"H
Masse: 10.88lbs.
CUP:670454170095
|
|
CX-92S-12TDS
1 200 livres. Serrure magnétique à double porte à montage en surface - avec minuterie réglable, interrupteur d'état de la porte, capteur/relais de verrouillage et LED
DONNÉES EDI, APPROBATIONS
|
|
1 200 livres. Serrure magnétique à double porte à montage en surface - avec minuterie réglable, interrupteur d'état de la porte, capteur/relais de verrouillage et LED
|
DONNÉES EDI
APPROBATIONS
|
|
|
|
| |
Dimensions: 3.75"L x 22"W x 3.5"H
Masse: 21.47lbs.
CUP:670454155580
|
| |
|
600 lb
cliquez pour développer la section
|
|
Coût net
|
|

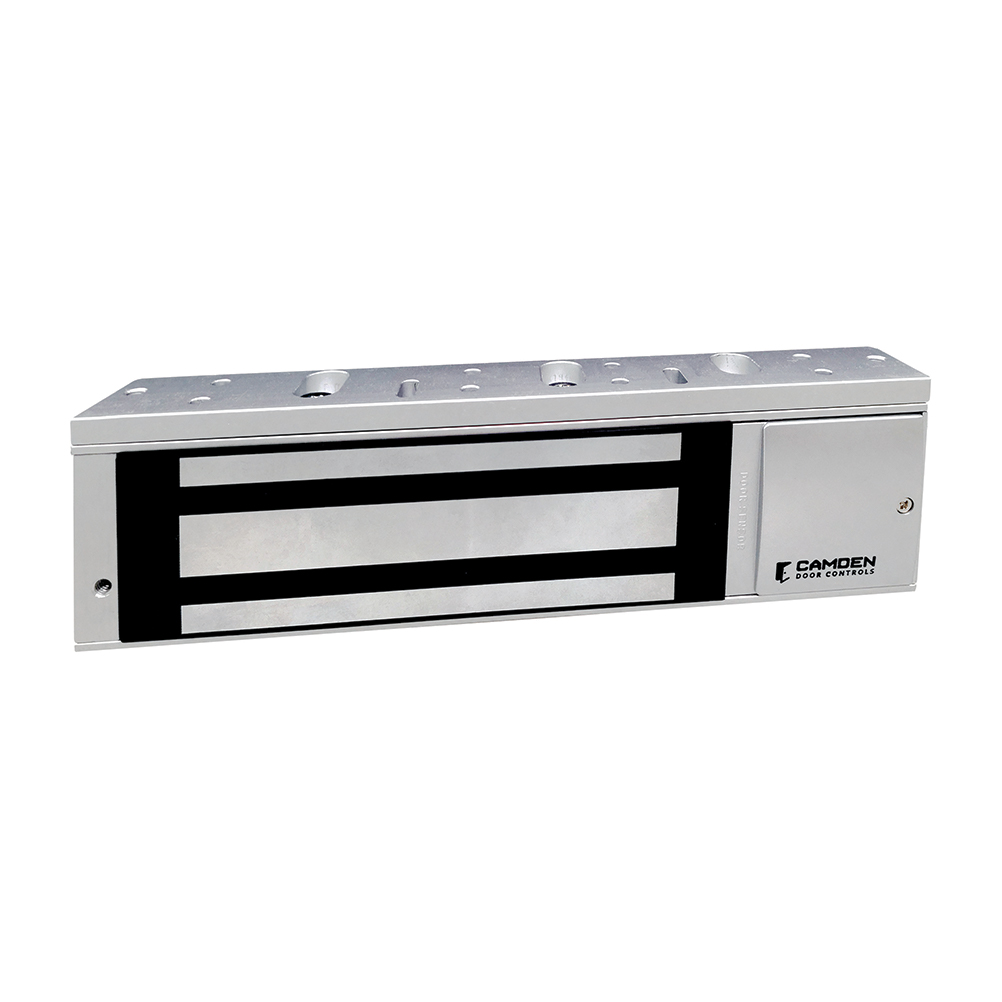

CX-92S-06
600 livres. Serrure magnétique pour porte double à montage en surface - de base
DONNÉES EDI, APPROBATIONS
|
|
600 livres. Serrure magnétique pour porte double à montage en surface - de base
|
DONNÉES EDI
APPROBATIONS
|
|
|
|
| |
Dimensions: 3.5"L x 20.5"W x 2"H
Masse: 9.05lbs.
CUP:670454150370
|
|
CX-92S-06TDS
600 livres. Portes doubles à montage en surface - avec minuterie réglable, interrupteur d'état de porte, capteur/relais de verrouillage et LED
DONNÉES EDI, APPROBATIONS
|
|
600 livres. Portes doubles à montage en surface - avec minuterie réglable, interrupteur d'état de porte, capteur/relais de verrouillage et LED
|
DONNÉES EDI
APPROBATIONS
|
|
|
|
| |
Dimensions: 3.5"L x 20.5"W x 2"H
Masse: 9.05lbs.
CUP:670454155597
|
| |
|
|
CIRCUIT IMPRIMé DE REMPLACEMENT V1
|
|
|
Cliquez pour développer la section
|
|
|
|
|
| Cartes de circuit imprimé de remplacement: |
|
Coût net |
|
|
CX-91S-06PCB
Pour 600 livres. aimant
|
Pour 600 livres. aimant
|
|
|
|
|
CX-91S-06PCB
Pour 600 livres. aimant
|
Pour 600 livres. aimant
|
|
|
|
|
CX-91S-06PCB
Pour 600 livres. aimant
|
Pour 600 livres. aimant
|
|
|
| Remplacement PC Boards |
|
Coût net |
|
|
CX-91S-06TLSPCB
Pour 600 livres. aimant, TLS/TDS
|
Pour 600 livres. aimant, TLS/TDS
|
|
|
|
|
CX-91S-06TLSPCB
Pour 600 livres. aimant, TLS/TDS
|
Pour 600 livres. aimant, TLS/TDS
|
|
|
|
|
CX-91S-06TLSPCB
Pour 600 livres. aimant, TLS/TDS
|
Pour 600 livres. aimant, TLS/TDS
|
|
|
|
|
CX-91S-12PCB
Pour 1 200 livres. Serrures magnétiques, V1, (connecteur à broche ouverte)
|
Pour 1 200 livres. Serrures magnétiques, V1, (connecteur à broche ouverte)
|
|
|
|
|
CX-91S-12PCB
Pour 1 200 livres. Serrures magnétiques, V1, (connecteur à broche ouverte)
|
Pour 1 200 livres. Serrures magnétiques, V1, (connecteur à broche ouverte)
|
|
|
|
|
CX-91S-12PCB
Pour 1 200 livres. Serrures magnétiques, V1, (connecteur à broche ouverte)
|
Pour 1 200 livres. Serrures magnétiques, V1, (connecteur à broche ouverte)
|
|
|
|
|
CX-91S-12TLSPCB
Pour 1 200 livres. Serrures magnétiques, modèles TLS et TDS
|
Pour 1 200 livres. Serrures magnétiques, modèles TLS et TDS
|
|
|
|
|
CX-91S-12TLSPCB
Pour 1 200 livres. Serrures magnétiques, modèles TLS et TDS
|
Pour 1 200 livres. Serrures magnétiques, modèles TLS et TDS
|
|
|
|
|
CX-91S-12TLSPCB
Pour 1 200 livres. Serrures magnétiques, modèles TLS et TDS
|
Pour 1 200 livres. Serrures magnétiques, modèles TLS et TDS
|
|
|
|
|
CX-91S-12PCBV2
Pour 1 200 livres. Serrures magnétiques, V2, (connecteur à goupille de verrouillage)
|
Pour 1 200 livres. Serrures magnétiques, V2, (connecteur à goupille de verrouillage)
|
|
|
|
|
CX-91S-12PCBV2
Pour 1 200 livres. Serrures magnétiques, V2, (connecteur à goupille de verrouillage)
|
Pour 1 200 livres. Serrures magnétiques, V2, (connecteur à goupille de verrouillage)
|
|
|
|
|
CX-91S-12PCBV2
Pour 1 200 livres. Serrures magnétiques, V2, (connecteur à goupille de verrouillage)
|
Pour 1 200 livres. Serrures magnétiques, V2, (connecteur à goupille de verrouillage)
|
|
|
|
|
|
