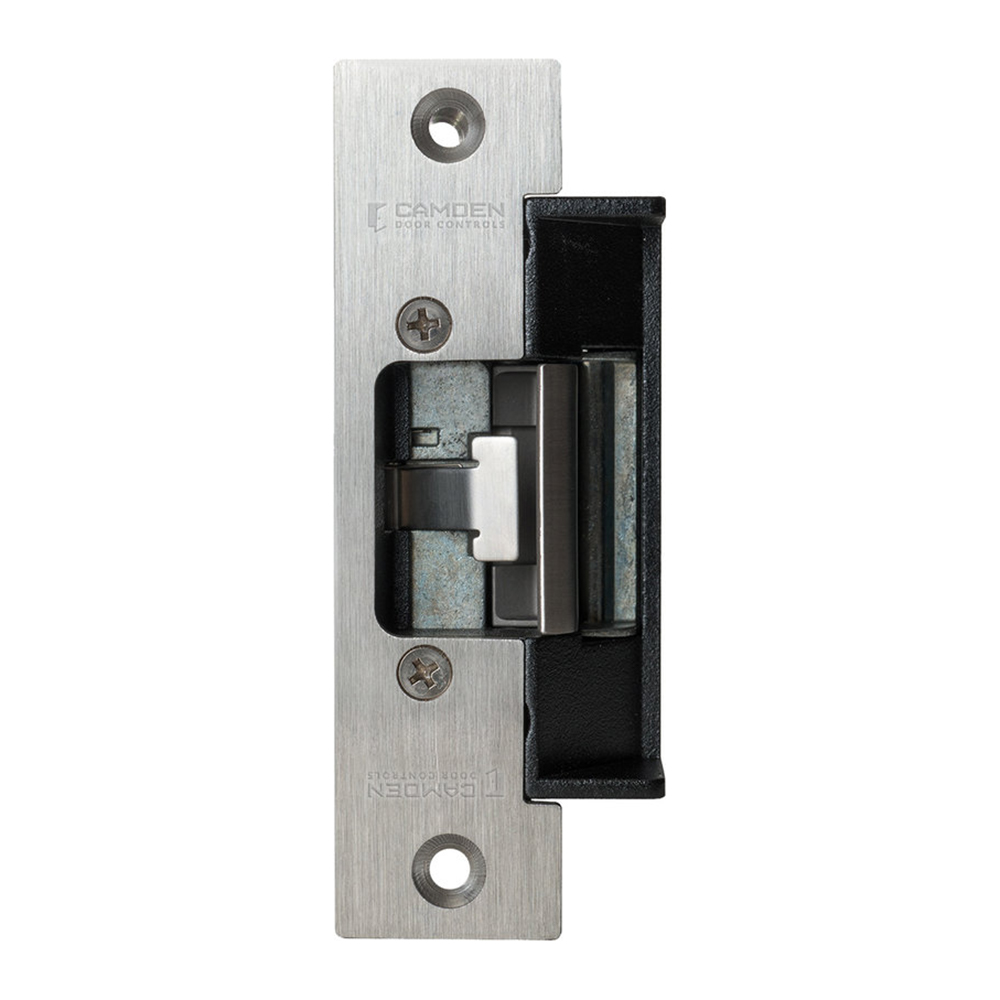

CX-ED1079 with 3 Faceplates (CX-ESP1B, CX-ESP3B, & CX-ESP4B) |
|
Les gâches CX-ED1079 (faible profil, pour projection du loquet de 5/8 po) et le CX-ED1079D (profondeur normale, pour projection du loquet de 3/4 po) de classe 1 ANSI «universelle» offrent un fonctionnement universel avec mode réglable 12/24V CA/CC et ouverture/fermeture en cas de panne de courant ainsi qu'un réglage horizontal du châssis ou de la plaquette. Les deux modèles ont des contrôles optionnels de loquet.
|
|
MODÈLES COMPÉTITIFS
|
|
|
Cette série de produits est généralement équivalente au(x) modèle(s) concurrent(s) suivant(s):
|
Fabricant |
Numéro d'article |
Numéro de pièce Camden |
Dormakaba (RCI)
|
L65U
|
|
|
S65U
|
|
HES
|
5000
|
|
|
5200
|
|
|
5299C
|
|
Locknetics
|
CS450-LBM-32D
|
|
|
CS750-LBM-32D
|
|
|
|
FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
VIDÉOS |
|
|
-
Entrée de verrou sur l'axe pour serrures complètes cylindriques et à mortaise
-
CX-ED1079:
CX-ED1079, profil faible. Projection du loquet de 1/2po à 5/8po (course)
-
CX-ED1079D:
CX-ED1079D, profondeur normale. Projection du loquet de 5/8po à 3/4po (course)
-
12/24 V c.a./c.c. au choix
-
Fonctionnement à sécurité intégrée ou non intégrée au choix
-
Adaptabilité à l'horizontale pour plaque/corps de gâche
-
3 plaques en acier inoxydable incluses : carrée ANSI, pour porte métallique creuse et pour cadre de porte en bois
-
Fonctionnement continu
-
Universel main droite et gauche
-
Garantie de 5 ans
Tension: |
12/24 V c.a./c.c.
|
Appel de courant: |
260 mA à 12Vcc 150 mA à 24Vcc
|
Résistance statique: |
1500 lb
|
Résistance dynamique: |
70 pi-lb
|
Endurance: |
1 000 000 cycles (testé en usine) 250 000 cycles (vérification UL)
|
Mode: |
À sécurité intégrée ou non intégrée au choix
|
Fonctionnement: |
c.a. - sonnerie c.c.- silence
|
Service: |
Continu
|
Contrôleur de verrou: |
Oui
|
Dimensions: |
CX-ED1079:
|
CX-ED1079: H 33/8po x L 13/4po x P 17/32po (86mm x 44mm x 31mm) CX-ED1079D: H 33/8po x L 13/4po x P 13/8po (86mm x 44mm x 35mm)
|
|
Cross Reference Guides
|
Electric Strike Selection Guide |
pdf |
3.73 |
TÉLÉCHARGER
|
Electric Strike Cross Reference Chart_R2 |
pdf |
0.24 |
TÉLÉCHARGER
|
Electric Strike Cross Reference Chart_R2_FR |
pdf |
0.23 |
TÉLÉCHARGER
|
Installation Manuals
|
CX-ED1079 Series Manual_R7 |
pdf |
0.59 |
TÉLÉCHARGER
|
CX_ED1079L_DL_Manual_FR_R6 |
pdf |
0.68 |
TÉLÉCHARGER
|
Fiches techniques
|
CX-ED1079 Spec Sheet |
pdf |
1.71 |
TÉLÉCHARGER
|
CX-ED1079 Spec Sheet_Spanish |
pdf |
1.59 |
TÉLÉCHARGER
|
Soutien
|
CX-ED1079DL ESP4B Paper Template |
octet-stream |
0.08 |
TÉLÉCHARGER
|
CX-ED1079DL ESP3B Paper Template |
octet-stream |
0.09 |
TÉLÉCHARGER
|
CX-ED1079DL ESP1B & ESP2B Paper Template |
octet-stream |
0.09 |
TÉLÉCHARGER
|
CX-ED1079L ESP1B & ESP2B Paper Template |
octet-stream |
0.09 |
TÉLÉCHARGER
|
CX-ED1079L ESP3B Paper Template |
octet-stream |
0.08 |
TÉLÉCHARGER
|
CX-ED1079L ESP4B Paper Template |
octet-stream |
0.09 |
TÉLÉCHARGER
|
CX-ED1079DL ESP4B Template |
pdf |
0.08 |
TÉLÉCHARGER
|
CX-ED1079DL ESP3B Template |
pdf |
0.08 |
TÉLÉCHARGER
|
CX-ED1079DL ESP1B & ESP2B Template |
pdf |
0.07 |
TÉLÉCHARGER
|
CX-ED1079L ESP1B & ESP2B Template |
pdf |
0.07 |
TÉLÉCHARGER
|
CX-ED1079L ESP3B Template |
pdf |
0.08 |
TÉLÉCHARGER
|
CX-ED1079L ESP4B Template |
pdf |
0.08 |
TÉLÉCHARGER
|
Images haute résolution
|
CX-ED1079 |
jpeg |
0.19 |
TÉLÉCHARGER
|
CX-ED1079D |
jpeg |
0.14 |
TÉLÉCHARGER
|

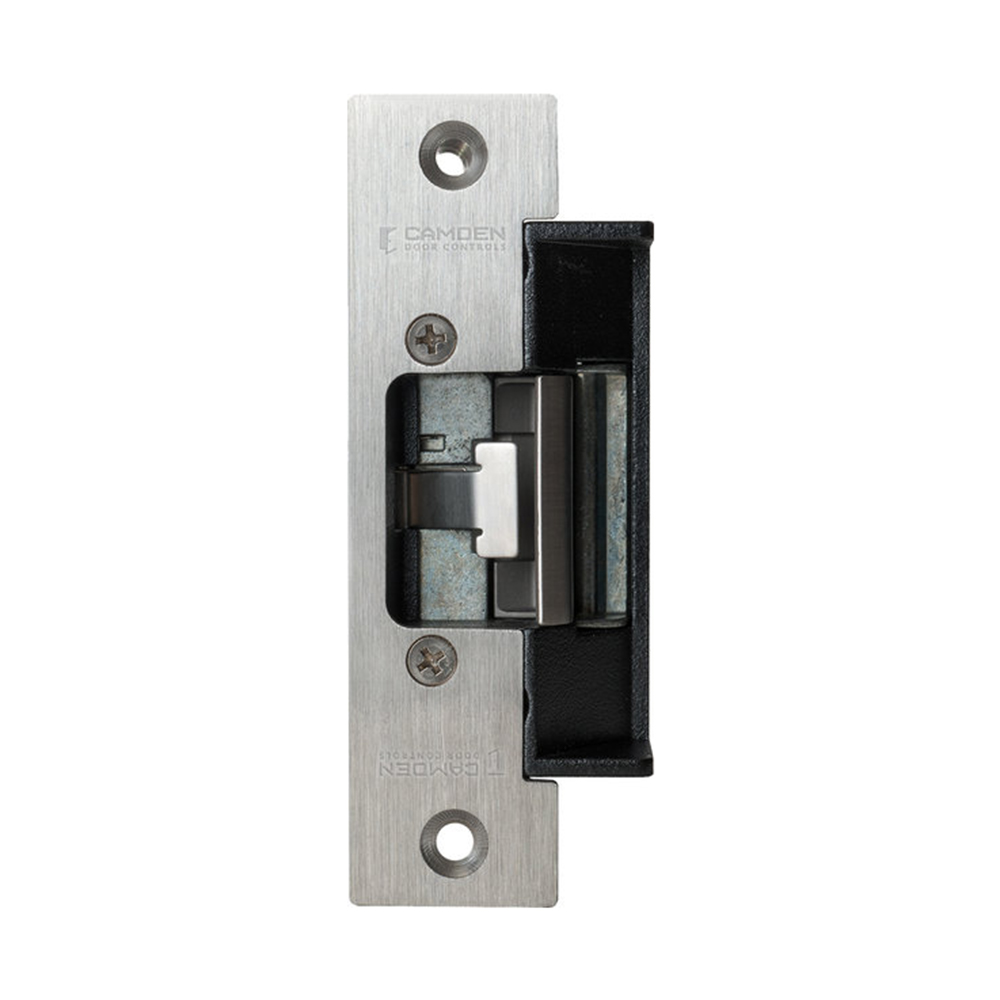

CX-ED1079DL |
jpeg |
0.14 |
TÉLÉCHARGER
|

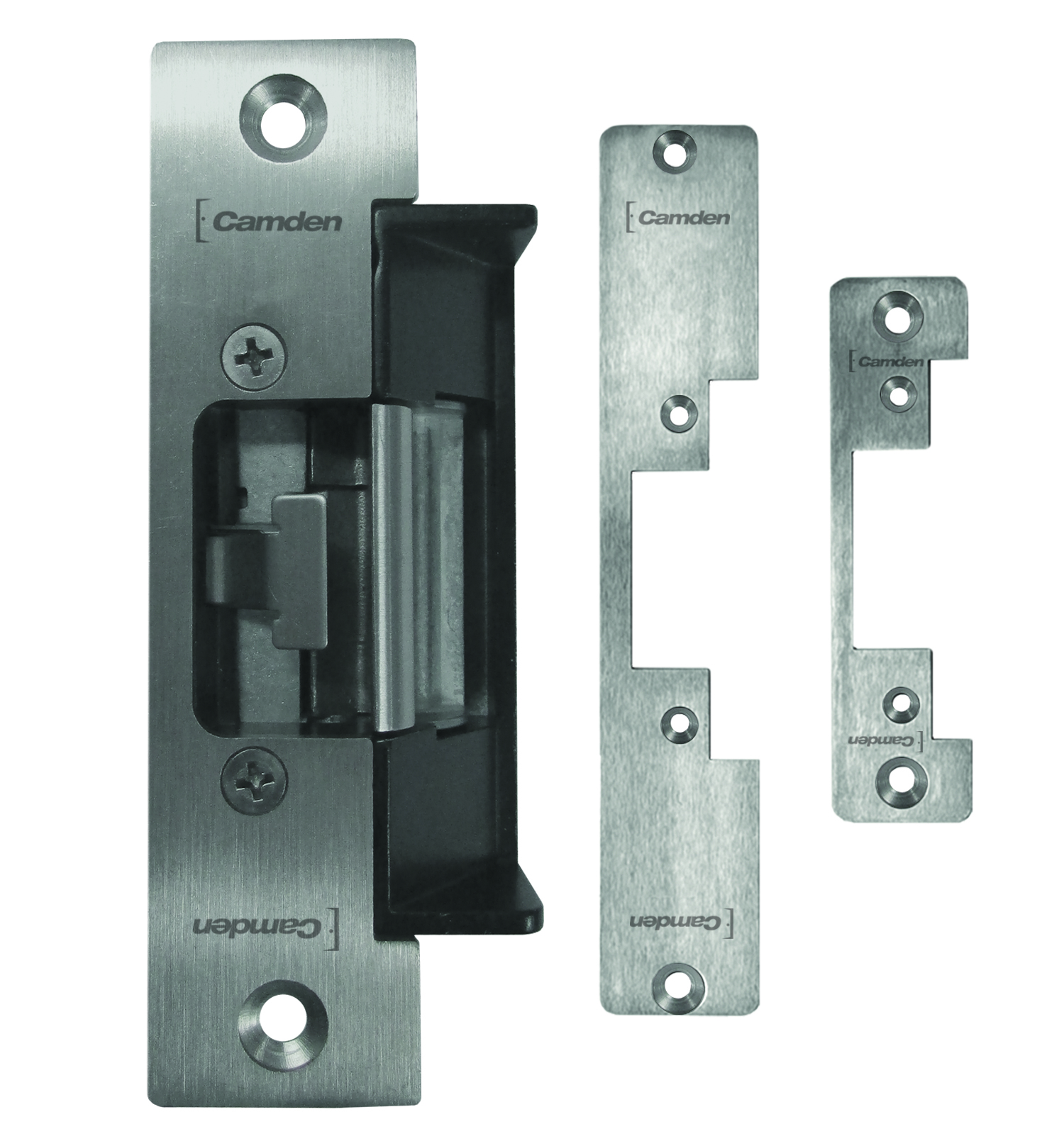

CX-ED1079L |
jpeg |
1.71 |
TÉLÉCHARGER
|
CX-ED1079 Installation Video
|
|
Modèle
cliquez pour développer la section
|
La description |
|
|
Coût net
|
|
CX-ED1079
Gâche électrique «universelle» à faible épaisseur de classe 1, gâche «universelle», course de 1/2po à 5/8po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3 plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
DONNÉES EDI, APPROBATIONS
|
|
Gâche électrique «universelle» à faible épaisseur de classe 1, gâche «universelle», course de 1/2po à 5/8po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3 plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: 3.25"L x 10.51"W x 2.25"H
Masse: 1.25lbs.
CUP:670454193445
|
|
CX-ED1079D
Gâche électrique «universelle» à profondeur normale de classe 1, gâche «universelle», course de 5/8po à 3/4po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
DONNÉES EDI, APPROBATIONS
|
|
Gâche électrique «universelle» à profondeur normale de classe 1, gâche «universelle», course de 5/8po à 3/4po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: 3.25"L x 10.51"W x 2.25"H
Masse: 1.25lbs.
CUP:670454193452
|
|
CX-ED1079DL
Comme susmentionné, avec surveillance de verrou
DONNÉES EDI, APPROBATIONS
|
|
Comme susmentionné, avec surveillance de verrou
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: 3.25"L x 10.51"W x 2.25"H
Masse: 1.25lbs.
CUP:670454179920
|
|
Gâches électriques
cliquez pour développer la section
|
|
Coût net
|
|
CX-ED1079L
Faible profil de classe 1 «universelle» Faible profil de classe 1 «universelle»
DONNÉES EDI, APPROBATIONS
|
|
Faible profil de classe 1 «universelle» Faible profil de classe 1 «universelle»
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: 3.25"L x 10.51"W x 2.25"H
Masse: 1.25lbs.
CUP:670454179913
|
|
PLAQUETTES POUR GÂCHES: Compris
cliquez pour développer la section
|
|
Coût net
|
|
CX-ESP1B
Carré ANSI, 4 7/8 po x 1 1/4 po, acier inoxydable
DONNÉES EDI, APPROBATIONS
|
|
Carré ANSI, 4 7/8 po x 1 1/4 po, acier inoxydable
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454180155
|
|
CX-ESP3B
Porte métallique creuse, 6 7/8 po x 1 1/4 po, acier inoxydable
DONNÉES EDI, APPROBATIONS
|
|
Porte métallique creuse, 6 7/8 po x 1 1/4 po, acier inoxydable
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454180179
|
|
CX-ESP4B
Porte de bois, 7 15/16 po x 1 7/16 po , acier inoxydable
DONNÉES EDI, APPROBATIONS
|
|
Porte de bois, 7 15/16 po x 1 7/16 po , acier inoxydable
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454180186
|
|
Façade : Supplémentaire
cliquez pour développer la section
|
|
Coût net
|
|
CX-ESP2B
Rond ANSI, 4 7/8" x 1 1/4", acier inoxydable
DONNÉES EDI, APPROBATIONS
|
|
Rond ANSI, 4 7/8" x 1 1/4", acier inoxydable
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454180162
|
|
Supports d'extension de lèvre
cliquez pour développer la section
|
|
Coût net
|
|
CX-ED-LIP1
Extension de lèvre de 1 po pour gâches des séries CX-ED1079 et CX-ED-2079
DONNÉES EDI, APPROBATIONS
|
|
Extension de lèvre de 1 po pour gâches des séries CX-ED1079 et CX-ED-2079
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454182432
|
|
CX-ED-LIP2
Extension de lèvre de 2 po pour gâches des séries CX-ED1079 et CX-ED-2079
DONNÉES EDI, APPROBATIONS
|
|
Extension de lèvre de 2 po pour gâches des séries CX-ED1079 et CX-ED-2079
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454182449
|
|
Gabarits de coupe
cliquez pour développer la section
|
|
Coût net
|
|
CX-JIG1
Gabarit de coupe de toupie pour frappe CX-ED1079L, plaque frontale ronde ANSI (CX-ESP2B), collet 1/4" et mèche de toupie 1/8"
DONNÉES EDI, APPROBATIONS
|
|
Gabarit de coupe de toupie pour frappe CX-ED1079L, plaque frontale ronde ANSI (CX-ESP2B), collet 1/4" et mèche de toupie 1/8"
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454187963
|
|
CX-JIG2
Gabarit de coupe de toupie pour gâche CX-ED1079L, plaques frontales de porte creuses en métal (CX-ESP3B), collet 1/4" et mèche de toupie 1/8"
DONNÉES EDI, APPROBATIONS
|
|
Gabarit de coupe de toupie pour gâche CX-ED1079L, plaques frontales de porte creuses en métal (CX-ESP3B), collet 1/4" et mèche de toupie 1/8"
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454187970
|
|
CX-JIG3
Gabarit de coupe de toupie pour frappe CX-ED1079DL, plaques frontales rondes ANSI (CX-ESP2B), collet 1/4"" et mèche de toupie 1/8"
DONNÉES EDI, APPROBATIONS
|
|
Gabarit de coupe de toupie pour frappe CX-ED1079DL, plaques frontales rondes ANSI (CX-ESP2B), collet 1/4"" et mèche de toupie 1/8"
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454187987
|
|
CX-JIG4
Gabarit de coupe de toupie pour gâche CX-ED1079DL, plaques de porte creuses en métal (CX-ESP3B), collet 1/4" et mèche de toupie 1/8"
DONNÉES EDI, APPROBATIONS
|
|
Gabarit de coupe de toupie pour gâche CX-ED1079DL, plaques de porte creuses en métal (CX-ESP3B), collet 1/4" et mèche de toupie 1/8"
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454187994
|
|
CX-JIG5
Gabarit de découpe de toupie pour gâches CX-ED1079L et CX-ED1079DL, plaques frontales de porte métalliques ANSI et creuses, collet 1/4" et mèche de toupie 1/8"
DONNÉES EDI, APPROBATIONS
|
|
Gabarit de découpe de toupie pour gâches CX-ED1079L et CX-ED1079DL, plaques frontales de porte métalliques ANSI et creuses, collet 1/4" et mèche de toupie 1/8"
|
DONNÉES EDI APPROBATIONS
|
|
|
|
|
Dimensions: "L x "W x "H
Masse: lbs.
CUP:670454188007
|
|
|
