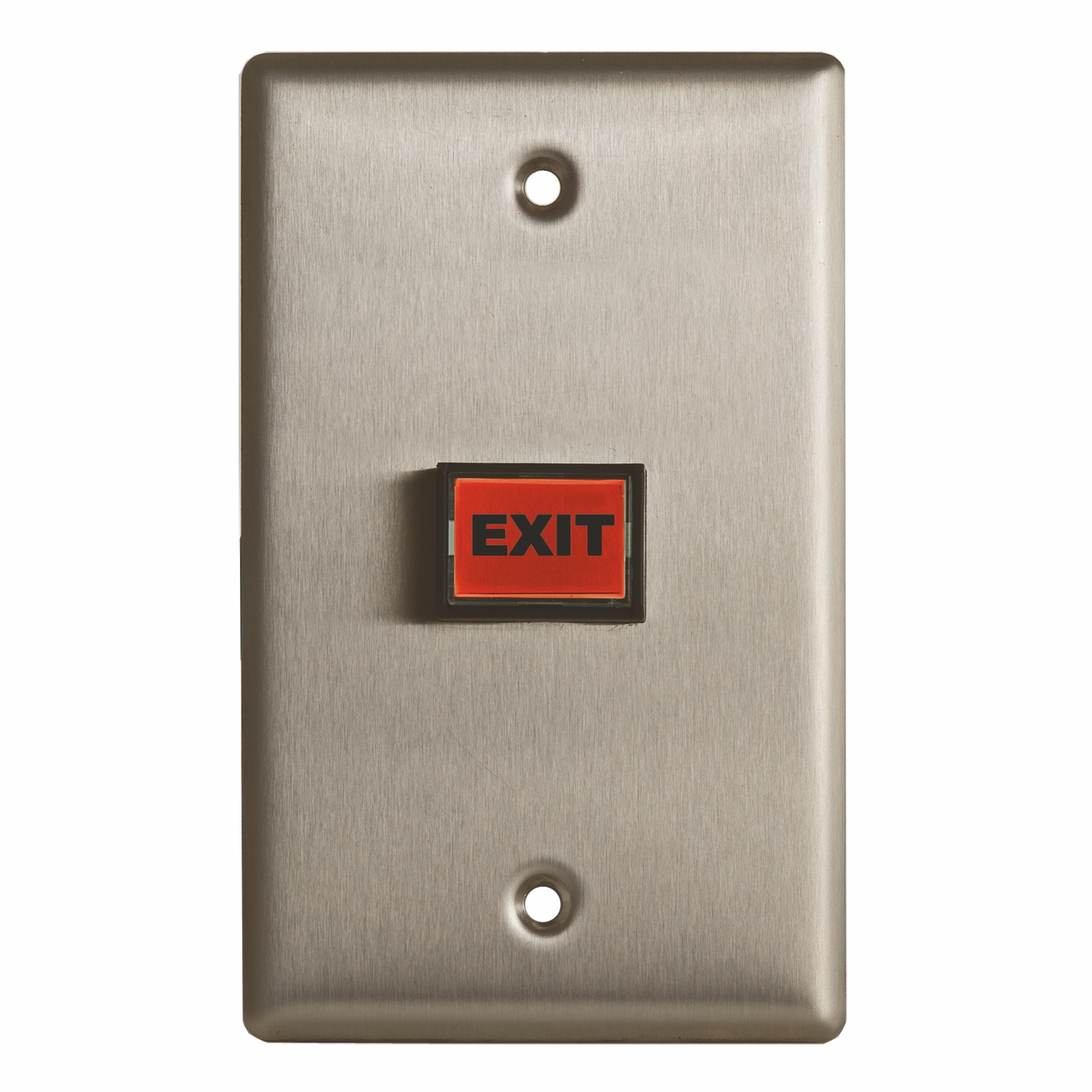

| CM-300RE, Rectangular LED Illuminated Push/Exit Switch |
CM-300RE, Rectangular LED Illuminated Push/Exit Switch
|
|
Les commutateurs de sortie à éclairage DEL de séries CM-300 (commande unique) et CM-310 (étroite) sont des commandes de sortie lumineuse économiques. Les boutons sont de 5/8po x 7/8po et sont offerts en rouge ou en vert. Ils sont munis d'une plaquette en acier inoxydable à commande automatique ou des montants à largeur (étroite) .
Le modèle CM-310EE est fourni avec une plaquette de style étroit et une minuterie intégrée de 30 secondes avec circuit à double rupture. Tel que le code l'exige, la conception du circuit à double rupture assure que la coupure de courant à la serrure magnétique en enfonçant le bouton en cas de mauvais fonctionnement du capteur de demande de sortie.
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-6
|
CM-300GE-7224
|
|
|
TS-7
|
CM-300, CM-xxxE, CM-xxxG
|
|
|
TS-8
|
CM-310GE-7224
|
|
Dormakaba (RCI)
|
970-GMO05X28
|
CM-300, CM-xxxG
|
|
|
970-GMO08X28
|
CM-300, CM-xxxG
|
|
|
970-RMO05X28
|
CM-300, CM-xxxR
|
|
|
970-RMO08X28
|
CM-300, CM-xxxR
|
|
|
970N-GMO05X28
|
CM-310, CM-xxxG
|
|
|
970N-GMO08X28
|
CM-310, CM-xxxG
|
|
|
970N-RMO05X28
|
CM-310, CM-xxxR
|
|
|
970N-RMO08X28
|
CM-310, CM-xxxR
|
|
Securitron
|
EEB2N
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3
|
CM-300GE-7024
|
|
|
PB3E
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3N
|
CM-310GE-7024
|
|
|
| CM-300RE, Rectangular LED Illuminated Push/Exit Switch |
CM-300RE, Rectangular LED Illuminated Push/Exit Switch
|
Les commutateurs de sortie à éclairage DEL de séries CM-300 (commande unique) et CM-310 (étroite) sont des commandes de sortie lumineuse économiques. Les boutons sont de 5/8po x 7/8po et sont offerts en rouge ou en vert. Ils sont munis d'une plaquette en acier inoxydable à commande automatique ou des montants à largeur (étroite) .
Le modèle CM-310EE est fourni avec une plaquette de style étroit et une minuterie intégrée de 30 secondes avec circuit à double rupture. Tel que le code l'exige, la conception du circuit à double rupture assure que la coupure de courant à la serrure magnétique en enfonçant le bouton en cas de mauvais fonctionnement du capteur de demande de sortie.
|
|
|
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-6
|
CM-300GE-7224
|
|
|
TS-7
|
CM-300, CM-xxxE, CM-xxxG
|
|
|
TS-8
|
CM-310GE-7224
|
|
Dormakaba (RCI)
|
970-GMO05X28
|
CM-300, CM-xxxG
|
|
|
970-GMO08X28
|
CM-300, CM-xxxG
|
|
|
970-RMO05X28
|
CM-300, CM-xxxR
|
|
|
970-RMO08X28
|
CM-300, CM-xxxR
|
|
|
970N-GMO05X28
|
CM-310, CM-xxxG
|
|
|
970N-GMO08X28
|
CM-310, CM-xxxG
|
|
|
970N-RMO05X28
|
CM-310, CM-xxxR
|
|
|
970N-RMO08X28
|
CM-310, CM-xxxR
|
|
Securitron
|
EEB2N
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3
|
CM-300GE-7024
|
|
|
PB3E
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3N
|
CM-310GE-7024
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Plaques en acier inoxydable étroites ou à commande unique
-
Boutons lumineux 1/2po x 3/4po
-
12/ 24V avec ampoule DEL
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
| Tension: |
12/24 V c.c.
|
| Type de contact: |
SPDT en forme de 'C'
|
| Capacité des contacts: |
3A à 30Vcc
|
| Type d'interrupteur: |
Momentané
|
| Fini régulier: |
US/C 32D
|
| Dimensions: |
|
CM-300:
|
CM-300: 41/2po x 23/4po x 15/16po
(114mm x 70mm x 33mm)
CM-310: 41/2po x 13/4po x 15/16po
(114mm x 44mm x 33mm)
|
| |
|
|
|
PLAQUE À COMMANDE UNIQUE
click to expand section
|
|
Net Cost
|
|
CM-300
Plaquette sans inscription, interrupteur unipolaire bidirectionnel temporaire (sélectionner l option de couleur de bouton)
EDI DATA, APPROVALS
|
|
Plaquette sans inscription, interrupteur unipolaire bidirectionnel temporaire (sélectionner l option de couleur de bouton)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
|
|
CM-300GPTE
Bouton vert, plaquette à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
EDI DATA, APPROVALS
|
|
Bouton vert, plaquette à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454169273
|
|
CM-300RPTE
Bouton rouge, plaquette à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
EDI DATA, APPROVALS
|
|
Bouton rouge, plaquette à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454167675
|
| |
|
PLAQUE ÉTROITE
click to expand section
|
|
Net Cost
|
|
CM-310
Plaquette étroite sans inscription, interrupteur unipolaire bidirectionnel temporaire (sélectionner l option de couleur de bouton)
EDI DATA, APPROVALS
|
|
Plaquette étroite sans inscription, interrupteur unipolaire bidirectionnel temporaire (sélectionner l option de couleur de bouton)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
|
|
CM-310GPTE
Bouton vert, plaquette à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
EDI DATA, APPROVALS
|
|
Bouton vert, plaquette à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454164162
|
|
CM-310RPTE
Bouton rouge, plaquette étroite à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
EDI DATA, APPROVALS
|
|
Bouton rouge, plaquette étroite à caractères graphiques «POUSSER POUR SORTIR», interrupteur unipolaire bidirectionnel temporaire (options sans bouton ou sans pictogramme)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454164469
|
|
CM-310EE
Bouton vert, plaquette étroite à caractères graphiques «POUSSER POUR SORTIR», retardateur électronique intégré de 30secondes, (options sans bouton ou sans pictogramme)
EDI DATA, APPROVALS
|
|
Bouton vert, plaquette étroite à caractères graphiques «POUSSER POUR SORTIR», retardateur électronique intégré de 30secondes, (options sans bouton ou sans pictogramme)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454123893
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
|
| Le bouton Options de couleur |
|
Net Cost |
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
| Options d'éléments graphiques pour boutons |
|
Net Cost |
|
|
CM-xxxS
Ajouter S au numéro de produit pour obtenir SORTIE, texte en noir
|
Ajouter S au numéro de produit pour obtenir SORTIE, texte en noir
|
|
|
|
|
CM-xxxSA
Ajouter SA au numéro de produit pour obtenir SALIDA, texte en noir
|
Ajouter SA au numéro de produit pour obtenir SALIDA, texte en noir
|
|
|
|
|
CM-xxxE
Ajouter le suffixe E au numéro de modèle pour obtenir l'inscription Exit.
|
Ajouter le suffixe E au numéro de modèle pour obtenir l'inscription Exit.
|
|
|
| Options d'éléments graphiques pour plaque |
|
Net Cost |
|
|
CM-xxx/3
Ajouter /3 au numéro de modèle pour obtenir PUSH TO OPEN, texte en noir
|
Ajouter /3 au numéro de modèle pour obtenir PUSH TO OPEN, texte en noir
|
|
|
|
|
CM-xxx/3F
Ajouter /3F au numéro de modèle pour obtenir POUSSEZ POUR OUVRIR, texte en noir
|
Ajouter /3F au numéro de modèle pour obtenir POUSSEZ POUR OUVRIR, texte en noir
|
|
|
|
|
CM-xxx/3S
Ajouter /3S au numéro de modèle pour obtenir EMPUJE PARA ABRIR en noir
|
Ajouter /3S au numéro de modèle pour obtenir EMPUJE PARA ABRIR en noir
|
|
|
|
|
CM-xxx/8
Ajouter /8 au numéro de modèle pour obtenir PUSH TO LOCK, texte en noir
|
Ajouter /8 au numéro de modèle pour obtenir PUSH TO LOCK, texte en noir
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Étroit/jambage |
|
Net Cost |
|
CM-23
Boîte de surface, profondeur standard Boîtiers de jambage étroit pour les interrupteurs de la série 310
|
Boîte de surface, profondeur standard Boîtiers de jambage étroit pour les interrupteurs de la série 310
|
|
|
| Mounting Boxes & Accessories |
|
Net Cost |
|
CM-23D
Surface Box, Deep - Pour le sans fil. Polymère noir résistant aux flammes et aux chocs (ABS) 1-3/4"W x 4-5/8"HX 1-1/2"D. Non compatible avec les interrupteurs sans contact sans fil SureWave(tm) (y compris CM-331/ 332 avec module enfichable CM-TX99 ou CM-336).
|
Surface Box, Deep - Pour le sans fil. Polymère noir résistant aux flammes et aux chocs (ABS) 1-3/4"W x 4-5/8"HX 1-1/2"D. Non compatible avec les interrupteurs sans contact sans fil SureWave(tm) (y compris CM-331/ 332 avec module enfichable CM-TX99 ou CM-336).
|
|
|
| Mounting Boxes & Accessories: À commande unique |
|
Net Cost |
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 300
|
|
|
|
|
|
