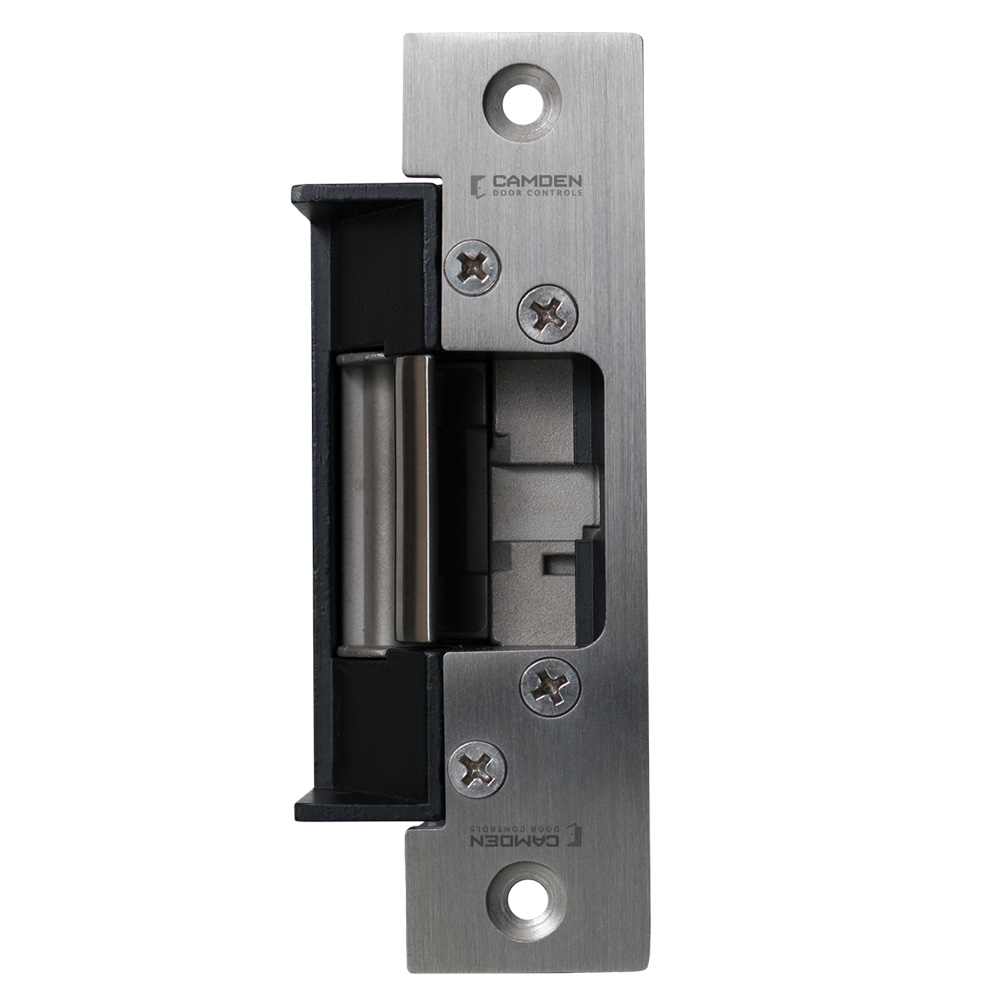

CX-ED1410

CX-ED1410

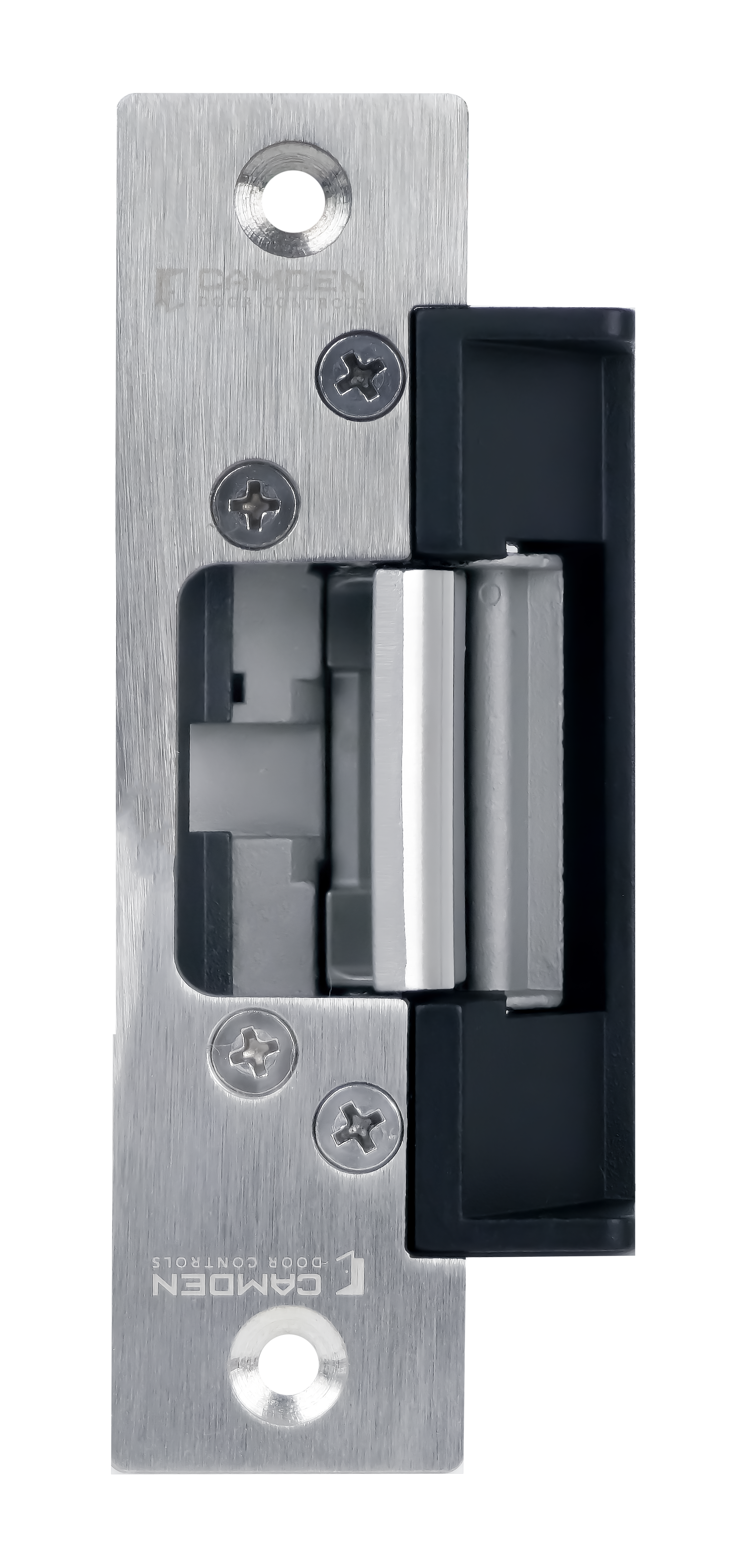

CX-ED1420

Strike Selection
Magicien

Product Line Overview Presentation

COMPETITIVE MODELS

This product series is generally equivalent to the following competitive model(s):

Fabricant

Part Number

Camden Part Number

Adams Rite

7240

Dormakaba (RCI)

F4114

HES

7501

Von Duprin

6200

FONCTIONNALITÉS

CARACTÉRISTIQUES

RESSOURCES

Entrée de verrou sur l'axe pour serrures complètes cylindriques
Résistance au feu de 90 minutes homologuée, homologué UL 1034 contre le cambriolage
12/24 V c.a./c.c. au choix
Fonctionnement continu
Sécurité intégrée ou non intégrée au choix. La résistance au feu est nulle en mode à sécurité intégrée.
Universel main droite et gauche
Garantie de 5 ans
CX-ED1410: Saillie de verrouillage (course de verrou) de 5/8 po à 3/4 po

Tension:	12 ou 24 V c.a./c.c.
Appel de courant:	260 mA à 12Vcc 150 mA à 24Vcc
Résistance statique:	1500 lb
Résistance dynamique:	70 pi-lb
Endurance:	1 000 000 cycles (testé en usine), 250 000 cycles (vérification UL)
Fonctionnement:	c.a. - sonnerie c.c.- silence
Mode:	Choix de sécurité intégrée ou non intégrée
Service:	Continu
Dimensions:	H 33/8po x L 17/8po x P 13/8po (86mm x 47mm x 35mm)
