| CM-160/21 Door Operator Control Key Switch |

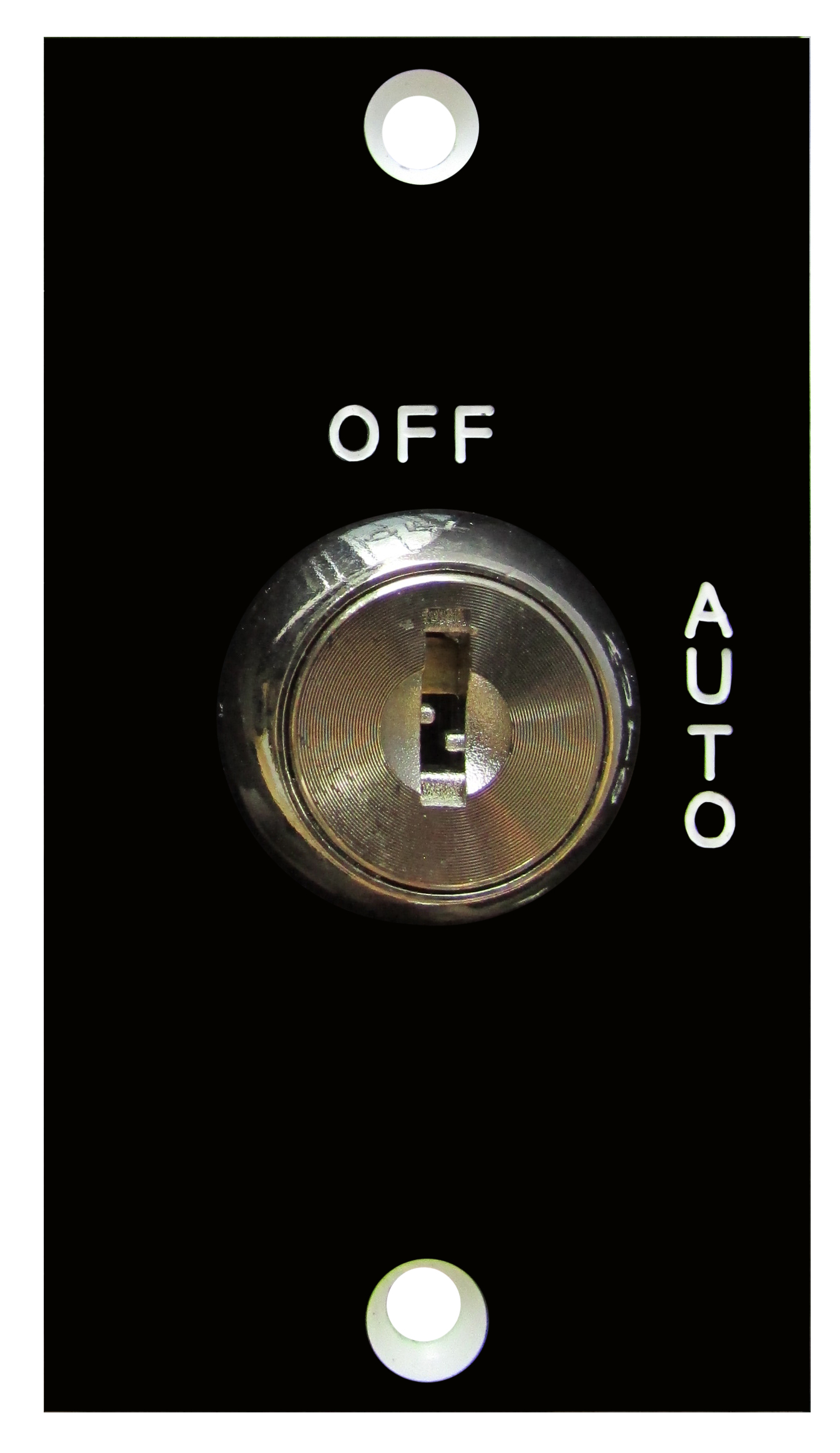

CM-160/21 Door Operator Control Key Switch
|
|
Les interrupteurs à clé Camden pour les portes automatiques sont conçus pour être montés sur l'armoire de commande ou le cadrage de porte et sont offerts dans un éventail de modèles de 2 ou 3positions temporaires ou maintenues. Cylindre de serrure et 2 clés comprises.
|
|
|
| CM-170/21 Door Operator Control Key Switch |
|
|
|
| CM-180/23 Door Operator Control Key Switch |
|
| CM-160/21 Door Operator Control Key Switch |
CM-160/21 Door Operator Control Key Switch
|
Les interrupteurs à clé Camden pour les portes automatiques sont conçus pour être montés sur l'armoire de commande ou le cadrage de porte et sont offerts dans un éventail de modèles de 2 ou 3positions temporaires ou maintenues. Cylindre de serrure et 2 clés comprises. |
|
|
|
|
|
|
| CM-170/21 Door Operator Control Key Switch |
|
|
|
|
| CM-180/23 Door Operator Control Key Switch |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Possibilité d'enlever la clé en toute position
-
Tous les interrupteurs ont des clés identiques
| Tension: |
24/24 V c.c.
|
| Capacité des contacts: |
4 A @ 28 V c.c.
|
| Durée de vie de l'interrupteur: |
10 000 cycles
|
| Dimensions: |
|
CM-160:
|
CM-160:< br> 3po x 111/16po x 13/8po
(76,2mm x 42,9mm x 35mm)
CM-170:
41/2po x 13/4po x 13/8po
(114mm x 44,4mm x 35mm)
CM-180:
41/2po x 23/4po x 13/8po
(60mm x 70mm x 35mm)
|
| |
|
Spec Sheets
|
| CM-160-170-180_Spec Sheet_R2 |
pdf |
0.50 |
TÉLÉCHARGER
OPEN
|
|
Installation Manuals
|
| CM-160/170/180_20_Manual_R2 Typical Wiring Diagram - Automatic Swing Door |
pdf |
0.36 |
TÉLÉCHARGER
OPEN
|
| CM-160/170/180_21_Manual_R2 Typical Wiring Diagram - Single Swing or Sliding Door |
pdf |
0.35 |
TÉLÉCHARGER
OPEN
|
| CM-160/170/180_22_Manual_R2 Typical Wiring Diagram - Single Swing Door |
pdf |
0.37 |
TÉLÉCHARGER
OPEN
|
| CM-160/170/180_23_Manual_R2 Typical Wiring Diagram - Single Swing Door |
pdf |
0.38 |
TÉLÉCHARGER
OPEN
|
| CM-160/170/180_24_Manual_R2 Typical Wiring Diagram - Automatic Sliding Door with One-Way Feature |
pdf |
0.38 |
TÉLÉCHARGER
OPEN
|
|
High Resolution Images
|
| CM-160/21 |
jpeg |
0.46 |
TÉLÉCHARGER
OPEN
|
| CM-170/21 |
jpeg |
1.19 |
TÉLÉCHARGER
OPEN
|
| CM-180/23 |
jpeg |
1.89 |
TÉLÉCHARGER
OPEN
|
|
|
|
Modèle
 click to expand section
|
La description |
|
|
Net Cost
|
|
CM-160
Interrupteur à clé avec plaque en plastique lamacoïde (mini)
EDI DATA, APPROVALS
|
|
Interrupteur à clé avec plaque en plastique lamacoïde (mini)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 8.50"L x 4.00"W x 1.00"H
Weight: 0.18lbs.
UPC:NA
|
|
CM-170
Interrupteur à clé avec plaque en acier inoxydable (montant étroit)
EDI DATA, APPROVALS
|
|
Interrupteur à clé avec plaque en acier inoxydable (montant étroit)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 8.50"L x 4.00"W x 1.00"H
Weight: 0.18lbs.
UPC:NA
|
|
CM-180
Interrupteur à clé avec plaque en acier inoxydable (à commande unique)
EDI DATA, APPROVALS
|
|
Interrupteur à clé avec plaque en acier inoxydable (à commande unique)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 8.50"L x 4.00"W x 1.00"H
Weight: 0.18lbs.
UPC:NA
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
|
| Options d'éléments graphiques/interrupteurs |
|
Net Cost |
|
|
CM-xxx/20
Interrupteur à 2 positions, momentané, Fermé/Ouvert
|
Interrupteur à 2 positions, momentané, Fermé/Ouvert
|
|
|
|
|
CM-xxx/21
Interrupteur à 2 positions, maintenu, Fermé/Auto
|
Interrupteur à 2 positions, maintenu, Fermé/Auto
|
|
|
|
|
CM-xxx/22
Interrupteur à 3 positions, maintenu, Fermé/Auto/Maintenir ouvert
|
Interrupteur à 3 positions, maintenu, Fermé/Auto/Maintenir ouvert
|
|
|
|
|
CM-xxx/23
Interrupteur à 3 positions, maintenu, Fermé/Jour/Nuit
|
Interrupteur à 3 positions, maintenu, Fermé/Jour/Nuit
|
|
|
|
|
CM-xxx/24
Interrupteur à 4 positions, maintenu, Fermé/Sortie/Auto/Maintenir ouvert
|
Interrupteur à 4 positions, maintenu, Fermé/Sortie/Auto/Maintenir ouvert
|
|
|
| Clés supplémentaires |
|
Net Cost |
|
|
CM-A126
(2) clés supplémentaires pour les interrupteurs à clés des séries CM-160, CM-170 et CM-180
|
(2) clés supplémentaires pour les interrupteurs à clés des séries CM-160, CM-170 et CM-180
|
|
|
|
|
|
