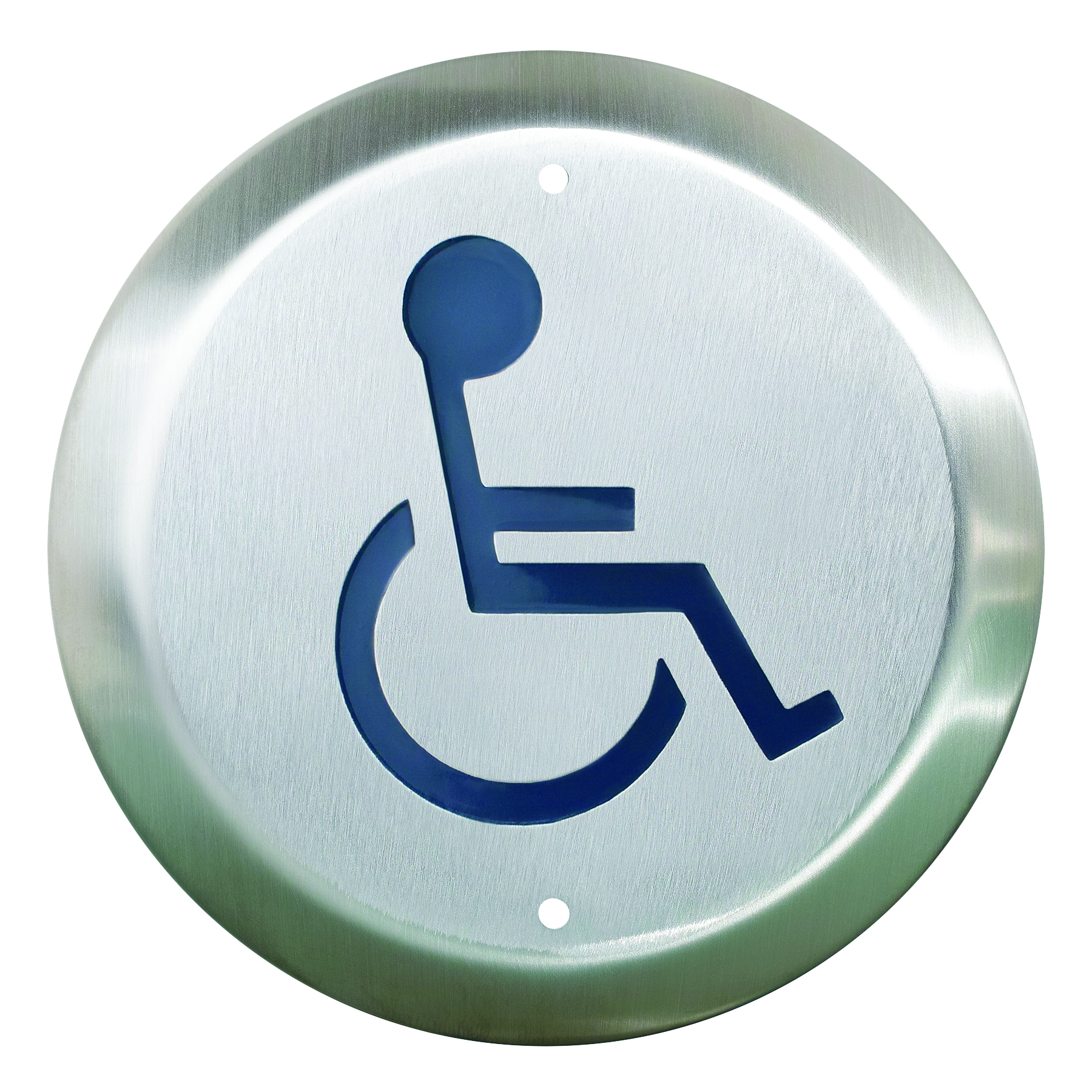

CM-40/4, 4-1/2" Round
4-1/2" Round Push Plate Switch
|
|
Les interrupteurs à plaque poussoir des séries CM-40, CM-41 et CM-60 sont des commandes de porte robustes conformes à la norme ADA. Les plaques frontales sont en acier inoxydable ou en laiton massif, et l'ensemble est conçu pour une installation facile. La plaque arrière carrée en acier inoxydable CM-41 de 4-1/2" est assez grande pour habiller (couvrir) une boîte électrique mal installée. Elle s'adaptera également parfaitement à la plupart des boîtes de surface de 4-1/2". LES INTERRUPTEURS À PLAQUE-POUSSOIR CAMDEN DISPOSENT MAINTENANT D'UNE RÉSISTANCE À L'EAU STANDARD! Remarque: Les revêtements architecturaux doivent être choisis par commande spéciale. Le bon de commande ne peut être annulé après la confirmation de la commande et le produit ne peut être retourné pour un crédit. Il faut un minimum de 14jours ouvrables pour la production.
|
|
|

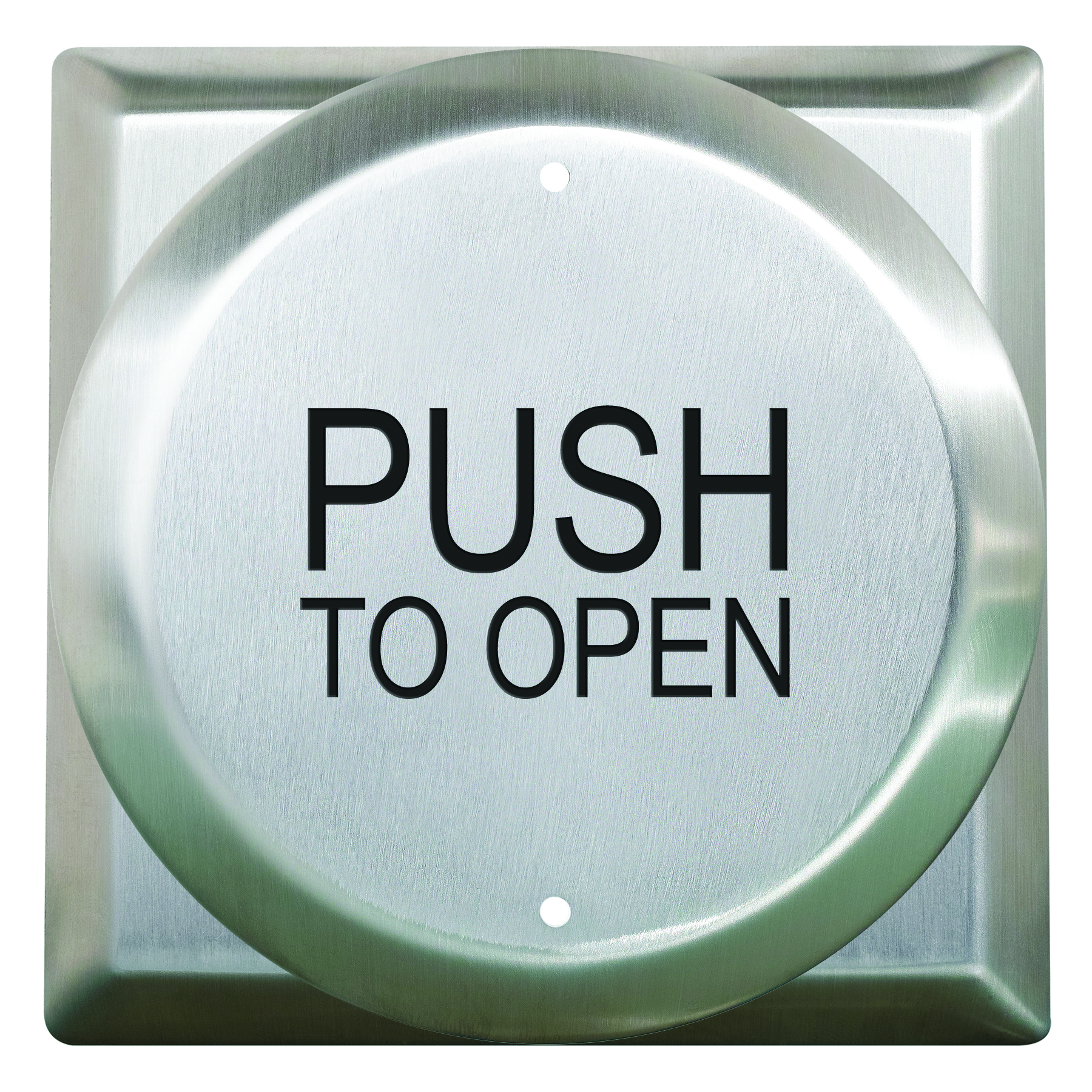

| CM-41/3, 4-1/2" Round w/ Square Back Plate |
|
|
|
| CM-60/3, 6" Round |
|
|
|
| Blog Post | New Accessibility Symbol |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
950-H45MOX32D
|
CM-40, CM-xxx/2
|
|
|
950-H6MOX32D
|
CM-60, CM-xxx/2
|
|
|
950-HP45MOX32D
|
CM-40, CM-xxx/4
|
|
|
950-HP6MOX32D
|
CM-60, CM-xxx/4
|
|
|
950-P45MOX32D
|
CM-40, CM-xxx/3
|
|
|
950-P6MOX32D
|
CM-60, CM-xxx/3
|
|
MS Sedco
|
59R4-HSS
|
CM-40, CM-xxx/4
|
|
|
59R4-P
|
CM-40, CM-xxx/3
|
|
|
59R6-HSS
|
CM-60, CM-xxx/4
|
|
|
59R6-P
|
CM-60, CM-xxx/3
|
|
Wikk
|
4R-1
|
CM-40, CM-xxx/1
|
|
|
4R-11
|
CM-40, CM-xxx/7
|
|
|
4R-2
|
CM-40, CM-xxx/3
|
|
|
4R-3
|
CM-40, CM-xxx/4
|
|
|
4R-3AL
|
CM-40, CM-xxx/4AL
|
|
|
4R-3AR
|
CM-40, CM-xxx/4AR
|
|
|
4R-5
|
CM-40, CM-xxx/2
|
|
|
6R-1
|
CM-60, CM-xxx/1
|
|
|
6R-2
|
CM-60, CM-xxx/3
|
|
|
6R-3
|
CM-60, CM-xxx/4
|
|
|
6R-3AL
|
CM-60, CM-xxx/4AL
|
|
|
6R-3AR
|
CM-60, CM-xxx/4AR
|
|
|
6R-5
|
CM-60, CM-xxx/2
|
|
|
6R-8
|
CM-60, CM-xxx/3F
|
|
|
6R-9
|
CM-60, CM-xxx/4F
|
|
|
CM-40/4, 4-1/2" Round
4-1/2" Round Push Plate Switch
|
Les interrupteurs à plaque poussoir des séries CM-40, CM-41 et CM-60 sont des commandes de porte robustes conformes à la norme ADA. Les plaques frontales sont en acier inoxydable ou en laiton massif, et l'ensemble est conçu pour une installation facile. La plaque arrière carrée en acier inoxydable CM-41 de 4-1/2" est assez grande pour habiller (couvrir) une boîte électrique mal installée. Elle s'adaptera également parfaitement à la plupart des boîtes de surface de 4-1/2". LES INTERRUPTEURS À PLAQUE-POUSSOIR CAMDEN DISPOSENT MAINTENANT D'UNE RÉSISTANCE À L'EAU STANDARD! Remarque: Les revêtements architecturaux doivent être choisis par commande spéciale. Le bon de commande ne peut être annulé après la confirmation de la commande et le produit ne peut être retourné pour un crédit. Il faut un minimum de 14jours ouvrables pour la production.
|
|
|
|
|
|
|
| CM-41/3, 4-1/2" Round w/ Square Back Plate |
|
|
|
|
| CM-60/3, 6" Round |
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
950-H45MOX32D
|
CM-40, CM-xxx/2
|
|
|
950-H6MOX32D
|
CM-60, CM-xxx/2
|
|
|
950-HP45MOX32D
|
CM-40, CM-xxx/4
|
|
|
950-HP6MOX32D
|
CM-60, CM-xxx/4
|
|
|
950-P45MOX32D
|
CM-40, CM-xxx/3
|
|
|
950-P6MOX32D
|
CM-60, CM-xxx/3
|
|
MS Sedco
|
59R4-HSS
|
CM-40, CM-xxx/4
|
|
|
59R4-P
|
CM-40, CM-xxx/3
|
|
|
59R6-HSS
|
CM-60, CM-xxx/4
|
|
|
59R6-P
|
CM-60, CM-xxx/3
|
|
Wikk
|
4R-1
|
CM-40, CM-xxx/1
|
|
|
4R-11
|
CM-40, CM-xxx/7
|
|
|
4R-2
|
CM-40, CM-xxx/3
|
|
|
4R-3
|
CM-40, CM-xxx/4
|
|
|
4R-3AL
|
CM-40, CM-xxx/4AL
|
|
|
4R-3AR
|
CM-40, CM-xxx/4AR
|
|
|
4R-5
|
CM-40, CM-xxx/2
|
|
|
6R-1
|
CM-60, CM-xxx/1
|
|
|
6R-2
|
CM-60, CM-xxx/3
|
|
|
6R-3
|
CM-60, CM-xxx/4
|
|
|
6R-3AL
|
CM-60, CM-xxx/4AL
|
|
|
6R-3AR
|
CM-60, CM-xxx/4AR
|
|
|
6R-5
|
CM-60, CM-xxx/2
|
|
|
6R-8
|
CM-60, CM-xxx/3F
|
|
|
6R-9
|
CM-60, CM-xxx/4F
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
La conception tout active exige une force d'actionnement minimale
-
Conception d'interrupteur à 4 goujons et amortisseurs de caoutchouc pour un fonctionnement silencieux
-
Construction durable en acier inoxydable ou en laiton
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
| Type d'interrupteur: |
Momentané
|
| Type de contact: |
SPDT en forme de 'C'
|
| Capacité des contacts: |
15 A à 30Vcc
|
| Montage: |
|
CM-40,
CM-41:
|
CM-40/41 : à commande unique
CM-60 : à commande unique, double ou 4 x 4
|
| |
| Fini régulier: |
US32 / 630
|
| Dimensions: |
|
CM-40:
|
CM-40: 41/2po x 13/4po
(114mm x 44mm)
CM-45: 41/2po x 41/2po x 13/4po < br>(114mm x 114mm x 44mm)
CM-60: 6po x 11/8po
(152mm x 28,6mm)
|
| |
|
|
|
Plaques de poussée rondes
click to expand section
|
|
Net Cost
|
|
CM-40
Interrupteur rond à plaque poussoir de 4-1/2"
EDI DATA, APPROVALS
|
|
Interrupteur rond à plaque poussoir de 4-1/2"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 1.50"L x 6.25"W x 6.25"H
Weight: 0.62lbs.
UPC:NA
|
|
CM-41
Interrupteur à plaque à poussoir rond de 4-1/2" avec plaque arrière carrée
EDI DATA, APPROVALS
|
|
Interrupteur à plaque à poussoir rond de 4-1/2" avec plaque arrière carrée
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 1.25"L x 6.25"W x 6.25"H
Weight: 0.76lbs.
UPC:NA
|
|
CM-60
Interrupteur rond à plaque poussoir de 6 po
EDI DATA, APPROVALS
|
|
Interrupteur rond à plaque poussoir de 6 po
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 1.50"L x 6.25"W x 6.25"H
Weight: 0.93lbs.
UPC:NA
|
| |
|
Commutateurs ronds à plaque poussoir
click to expand section
|
|
Net Cost
|
|
CM-40K
Interrupteur à plaque poussoir rond en acier inoxydable de 4-1/2"
EDI DATA, APPROVALS
|
|
Interrupteur à plaque poussoir rond en acier inoxydable de 4-1/2"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
|
| |
|
Plaques de poussée rondes, Kinetic(tm) Sans pile
click to expand section
|
|
Net Cost
|
|
CM-41K
EDI DATA, APPROVALS
|
|
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
|
| |
|
Modèle
click to expand section
|
La description |
|
|
Net Cost
|
|
CM-60K
Interrupteur à plaque poussoir rond en acier inoxydable de 6 po
EDI DATA, APPROVALS
|
|
Interrupteur à plaque poussoir rond en acier inoxydable de 6 po
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| WEATHER RESISTANT OPTIONS |
 |
| CONTACT OPTIONS |
 |
| ARCHITECTURAL FINISH OPTIONS |
|
| Options d'éléments graphiques pour plaque |
|
Net Cost |
|
CM-xxx/1
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
|
|
|
CM-xxx/2
Symbole «FAUTEUIL ROULANT», bleu Ajouter /2 au modèle #
|
Symbole «FAUTEUIL ROULANT», bleu Ajouter /2 au modèle #
|
|
|
|
CM-xxx/2AL
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
|
|
|
CM-xxx/2AR
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
|
|
|

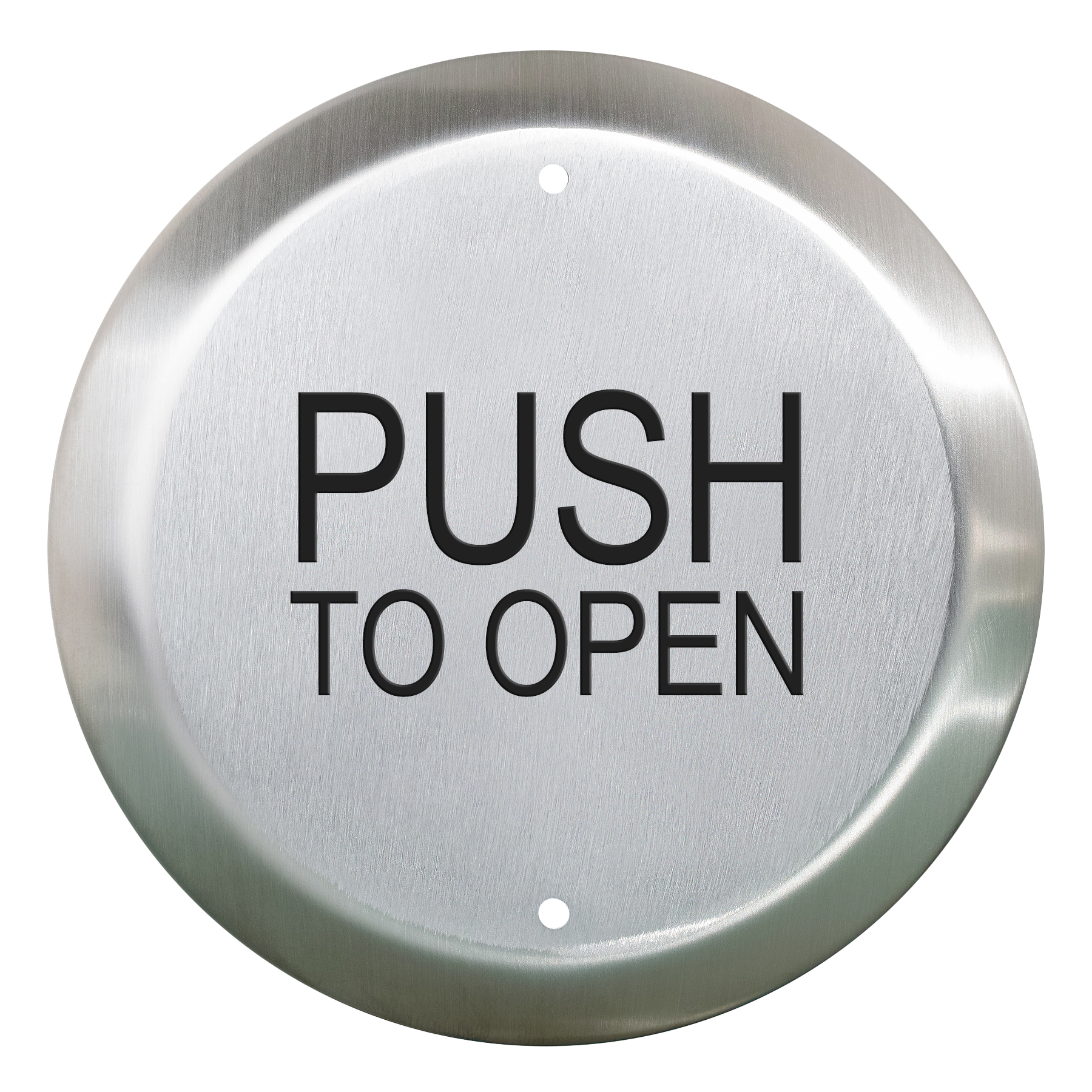

CM-xxx/3
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
|
|
|
CM-xxx/3F
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
|
|
|
CM-xxx/4
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
|
|
|
CM-xxx/4AL
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
|
|
|
CM-xxx/4AR
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
|
|
|
CM-xxx/4F
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR', graphiques bleus Ajouter /4F au modèle #
|
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR', graphiques bleus Ajouter /4F au modèle #
|
|
|
|
CM-xxx/8
Push to Lock, noir Ajouter /8 au modèle #
|
Push to Lock, noir Ajouter /8 au modèle #
|
|
|
|
CM-xxx/8B
'LOCK SYMBOL' et 'PUSH TO LOCK', texte noir Ajouter /8B au modèle #
|
'LOCK SYMBOL' et 'PUSH TO LOCK', texte noir Ajouter /8B au modèle #
|
|
|
|
CM-xxx/8D
Push to Lock door, noir Ajouter /8D au modèle #
|
Push to Lock door, noir Ajouter /8D au modèle #
|
|
|
|
CM-xxx/8F
«POUSSEZ POUR VERROUILLER», texte noir Ajouter /8F au modèle #
|
«POUSSEZ POUR VERROUILLER», texte noir Ajouter /8F au modèle #
|
|
|
| Options imperméables |
|
Net Cost |
|
|
CM-xxx-WT
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
|
|
| Options de contacts |
|
Net Cost |
|
|
CM-xxx-DP
Commutateur bipolaire bidirectionnel au lieu d'un interrupteur unipolaire bidirectionnel Ajouter 'DP' au numéro de produit
|
Commutateur bipolaire bidirectionnel au lieu d'un interrupteur unipolaire bidirectionnel Ajouter 'DP' au numéro de produit
|
|
|
| Finis architecturaux |
|
Net Cost |
|
CM-xxx-SB
revêtement en laiton satiné (US4 / 606) Ajouter 'SB' au numéro de produit
|
revêtement en laiton satiné (US4 / 606) Ajouter 'SB' au numéro de produit
|
|
|
|
CM-xxx-OB
revêtement en bronze frotté à l'huile (US10B / 613) Ajouter 'OB' au numéro de produit
|
revêtement en bronze frotté à l'huile (US10B / 613) Ajouter 'OB' au numéro de produit
|
|
|
|
CM-xxx-PB
laiton poli (US3 / 605) Ajouter 'PB' au produit #
|
laiton poli (US3 / 605) Ajouter 'PB' au produit #
|
|
|
|
CM-xxx-AB
revêtement en laiton antique (US5 / 609) Ajouter 'AB' au numéro de produit
|
revêtement en laiton antique (US5 / 609) Ajouter 'AB' au numéro de produit
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
 |
| ESCUTCHEONS |
 |
| SWITCH BOLLARDS (POSTS) |
|
| Mounting Boxes & Accessories: Double Gang |
|
Net Cost |
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
| Mounting Boxes & Accessories: À double commande |
|
Net Cost |
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
|
|
CM-43CBL
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS). Résistant aux flammes/chocs, 4-1/2"L x 4-1/2"H x 2"P.
|
|
|
| Mounting Boxes & Accessories: Boîte ronde en ABS |
|
Net Cost |
|
CM-47S
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
|
|
| Mounting Boxes & Accessories: Boîtier ABS rond |
|
Net Cost |
|
|
CM-47S
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
|
|
|
|
CM-47S
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
|
|
|
|
CM-47S
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
Surface, rond, profondeur standard, provision pour le sans fil. polymère noir (ABS) Résistant aux flammes et aux chocs, 5" x 1-3/4"D
|
|
|
| Écussons: 2 pièces. Rosaces ABS |
|
Net Cost |
|
CM-49
Trousse de montage en applique ou encastré comprend CM-49A, CM49B, CM-49C et CM-49G. 8-3/4" x 2
|
Trousse de montage en applique ou encastré comprend CM-49A, CM49B, CM-49C et CM-49G. 8-3/4" x 2
|
|
|
|
CM-79
Trousse de montage en applique ou encastré, comprend les modèles CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po
|
Trousse de montage en applique ou encastré, comprend les modèles CM-79A, CM79B, CM-49C et CM-79G. 95/8po x 2po
|
|
|
| Écussons: Rosaces en acier inoxydable |
|
Net Cost |
|
CM-59S
Surface, rond, profondeur standard. Acier inoxydable de gros calibre 7-3/4" x 1-1/8"
|
Surface, rond, profondeur standard. Acier inoxydable de gros calibre 7-3/4" x 1-1/8"
|
|
|
|
|
CM-59S
Surface, rond, profondeur standard. Acier inoxydable de gros calibre 7-3/4" x 1-1/8"
|
Surface, rond, profondeur standard. Acier inoxydable de gros calibre 7-3/4" x 1-1/8"
|
|
|
| Switch Bollards (Posts): Aluminium clair |
|
Net Cost |
|
|
CM-42-CSU
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
|
|
| Switch Bollards (Posts): Aluminium anodisé clair |
|
Net Cost |
|
|
CM-42-CSU
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
|
|
|
|
CM-42-CSU
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
Sans préparation d'interrupteur, de 42 po, 6 po x 6 po en aluminium clair
|
|
|
| Switch Bollards (Posts): Acier inoxydable |
|
Net Cost |
|
CM-42-BSU-SS
Interrupteur à commande unique d'une hauteur de 42 po, 6 po x 6 po, en acier inoxydable
|
Interrupteur à commande unique d'une hauteur de 42 po, 6 po x 6 po, en acier inoxydable
|
|
|
|
|
CM-42-BSU-SS
Interrupteur à commande unique d'une hauteur de 42 po, 6 po x 6 po, en acier inoxydable
|
Interrupteur à commande unique d'une hauteur de 42 po, 6 po x 6 po, en acier inoxydable
|
|
|
|
|
|
