| CM-5085RPTESingle Gang, 2-3/8" Pneumatic MushroomPushbutton withAluminum Faceplate |
CM-5085RPTESingle Gang, 2-3/8" Pneumatic MushroomPushbutton withAluminum Faceplate
|
|

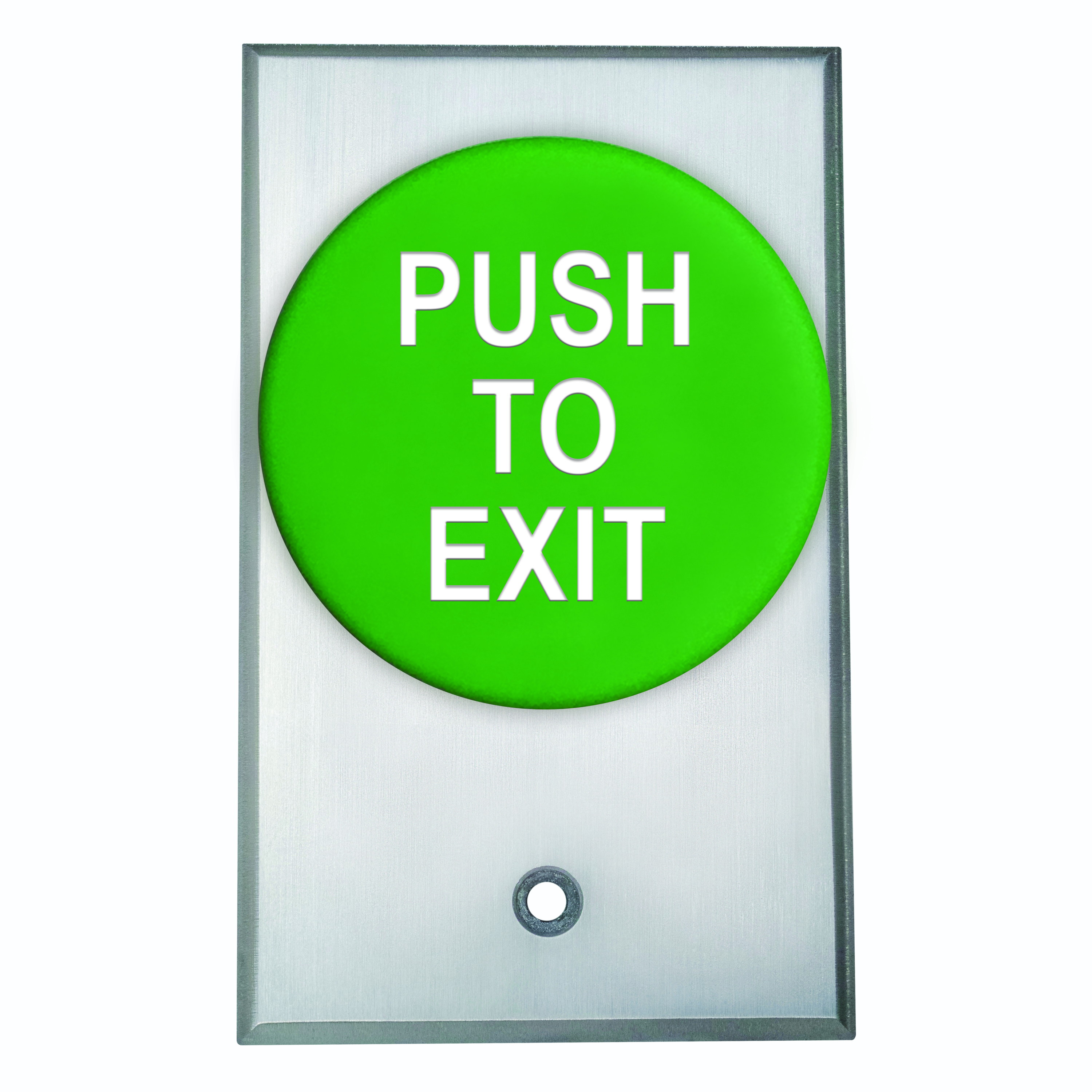

Les modèles de série CM-5000 à bouton-poussoir coup-de-poing sont spécialement conçus et fabriqués pour répondre aux exigences strictes des installations à fort volume de commandes de sortie. Les boutons font 23/8po (60mm) de diamètre et sont offerts en vert, rouge ou bleu. Les commutateurs sont recouverts d'une plaquette à commande unique en aluminium brossé de 1/4po. Remarque: Les options de dessingravé sur le bouton, telles qu'illustrées ne sont offertes que pour les commutateurs à contact momentané. Les commutateurs à poussoir ou tournant ne peuvent être gravés au centre du bouton.
|
|
|
| CM-5000BH, Single Gang, 2-3/8" Mushroom Pushbutton w/ Aluminum Faceplate |
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this series |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-60
|
CM-5085RPTE
|
|
|
TS21-21RPN
|
CM-5085R/7
|
|
Dormakaba (RCI)
|
918-REM0X28
|
CM-5000, CM-xxxE, CM-xxxR
|
|
|
918-REM0X40
|
CM-5000, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-REMAX28
|
CM-5030, CM-xxxE, CM-xxxR
|
|
|
918-REMAX40
|
CM-5030, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-RETD28
|
CM-5085, CM-xxxE, CM-xxxR
|
|
|
918-RETD40
|
CM-5085, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
| CM-5085RPTESingle Gang, 2-3/8" Pneumatic MushroomPushbutton withAluminum Faceplate |
CM-5085RPTESingle Gang, 2-3/8" Pneumatic MushroomPushbutton withAluminum Faceplate
|
Les modèles de série CM-5000 à bouton-poussoir coup-de-poing sont spécialement conçus et fabriqués pour répondre aux exigences strictes des installations à fort volume de commandes de sortie. Les boutons font 23/8po (60mm) de diamètre et sont offerts en vert, rouge ou bleu. Les commutateurs sont recouverts d'une plaquette à commande unique en aluminium brossé de 1/4po. |
|
Remarque: Les options de dessingravé sur le bouton, telles qu'illustrées ne sont offertes que pour les commutateurs à contact momentané. Les commutateurs à poussoir ou tournant ne peuvent être gravés au centre du bouton.
|
|
|
|
|
| CM-5000BH, Single Gang, 2-3/8" Mushroom Pushbutton w/ Aluminum Faceplate |
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this series |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-60
|
CM-5085RPTE
|
|
|
TS21-21RPN
|
CM-5085R/7
|
|
Dormakaba (RCI)
|
918-REM0X28
|
CM-5000, CM-xxxE, CM-xxxR
|
|
|
918-REM0X40
|
CM-5000, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-REMAX28
|
CM-5030, CM-xxxE, CM-xxxR
|
|
|
918-REMAX40
|
CM-5030, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
918-RETD28
|
CM-5085, CM-xxxE, CM-xxxR
|
|
|
918-RETD40
|
CM-5085, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Grand bouton coup de poing. Rouge, bleu ou vert.
-
Grands symboles ou mots gravés
-
Antivandalisme et inviolable
-
Applications intérieures ou extérieures
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
| Tension: |
12/24 V c.c.
|
| Classement de contact: |
6 A à 30 Vcc
|
| Type de contact: |
|
CM-5000:
|
Modèles SPDT et DPST
|
| |
| Température de fonctionnement: |
-13°F à 167°F (-25°C à 75°C)
|
| Durée de vie de l'interrupteur: |
100 000 cycles
|
| Dimensions: |
41/2po x 23/4po x 13/4po (114mm x 40mm x 44mm)
|
| Fini régulier: |
Alimunium brossé
|
|
|
|
PLAQUE À COMMANDE UNIQUE
click to expand section
|
|
Net Cost
|
|
CM-5000
RAPPEL PAR RESSORT, N/O, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.64lbs.
UPC:670454127082
|
|
|
CM-5010
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.64lbs.
UPC:670454127310
|
|
|
CM-5020
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.66lbs.
UPC:670454127389
|
|
|
CM-5085
RAPPEL PAR RESSORT, DPST, TEMPORISATEUR PNEUMATIQUE DE 1 À 60 S, INTERRUPTEUR DE REQUÊTE DE SORTIE
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, DPST, TEMPORISATEUR PNEUMATIQUE DE 1 À 60 S, INTERRUPTEUR DE REQUÊTE DE SORTIE
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.77lbs.
UPC:670454127549
|
|

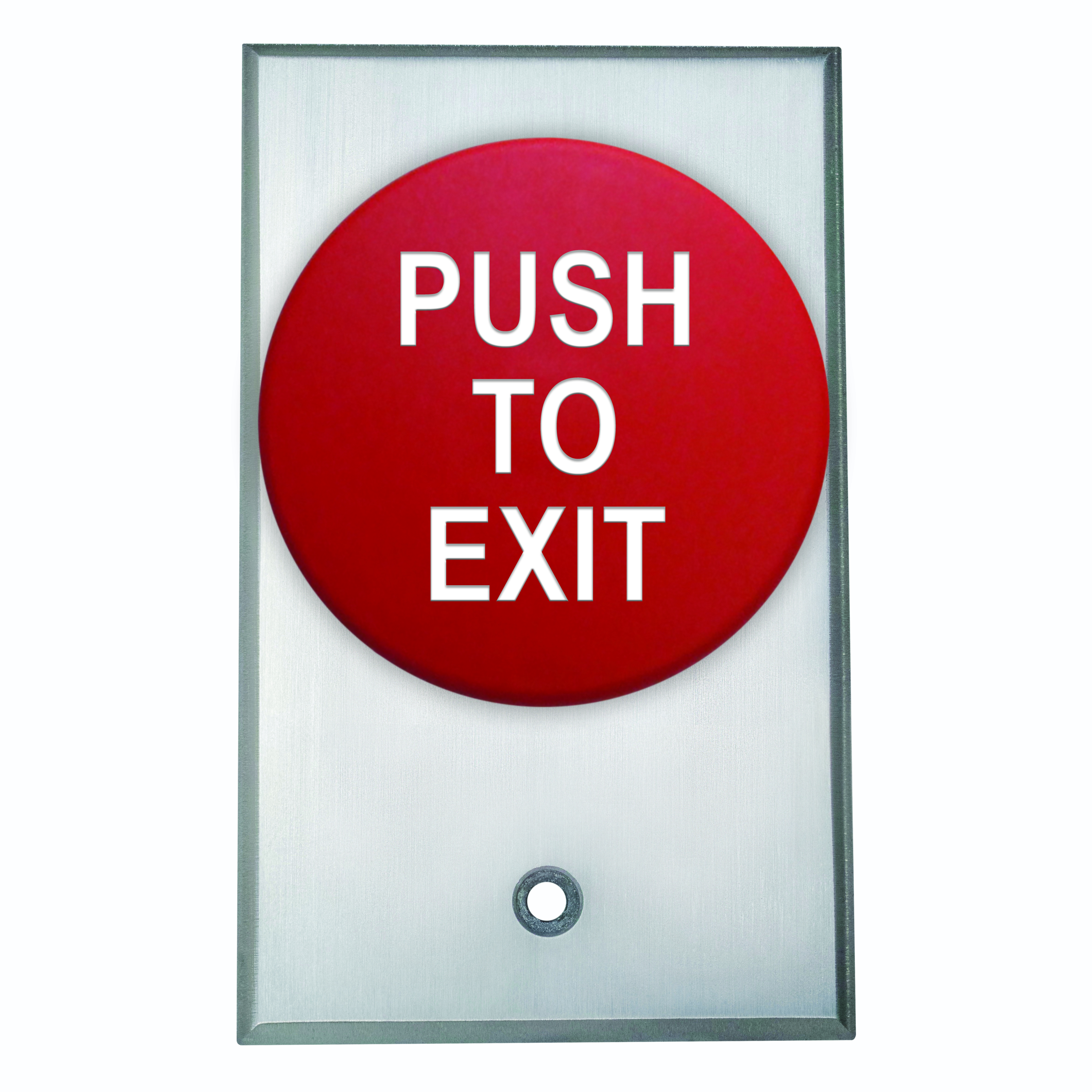

CM-5085RPTE
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton rouge,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
EDI DATA, APPROVALS
|
|
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton rouge,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4"L x 3"W x 4.75"H
Weight: 0.77lbs.
UPC:670454162946
|
|
CM-5085GPTE
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton vert,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
EDI DATA, APPROVALS
|
|
Rappel à ressort, temporisateur pneumatique bipolaire unidirectionnel de 1 à 60 secondes, bouton vert,inscription «POUSSEZ POUR SORTIR» Modèle complet. «Options ou Revêtements» non offerts
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4"L x 3"W x 4.75"H
Weight: 0.77lbs.
UPC:670454163165
|
|
|
CM-5030
PUSH/PULL, N/O, MAINTENU, EN ROUGE SEULEMENT
EDI DATA, APPROVALS
|
|
PUSH/PULL, N/O, MAINTENU, EN ROUGE SEULEMENT
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.66lbs.
UPC:670454127426
|
|
|
CM-5040
POUSSER/TIRER, N.F., MAINTENU, ROUGE SEULEMENT
EDI DATA, APPROVALS
|
|
POUSSER/TIRER, N.F., MAINTENU, ROUGE SEULEMENT
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4"L x 3"W x 4.75"H
Weight: 0.66lbs.
UPC:670454127433
|
|
|
CM-5050
PUSH/PULL, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
EDI DATA, APPROVALS
|
|
PUSH/PULL, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.66lbs.
UPC:670454127440
|
|
CM-5060
Pousser/tourner pour déclenchement, N/O, contact maintenu, seulement en rouge
EDI DATA, APPROVALS
|
|
Pousser/tourner pour déclenchement, N/O, contact maintenu, seulement en rouge
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4"L x 3"W x 4.75"H
Weight: 0.66lbs.
UPC:670454127457
|
|
|
CM-5070
Pousser/tourner pour déclenchement, N/F, contact maintenu, seulement en rouge
EDI DATA, APPROVALS
|
|
Pousser/tourner pour déclenchement, N/F, contact maintenu, seulement en rouge
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4"L x 3"W x 4.75"H
Weight: 0.66lbs.
UPC:670454157133
|
|
|
CM-5080
PUSH/TURN TO RELEASE, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
EDI DATA, APPROVALS
|
|
PUSH/TURN TO RELEASE, N/O ET N/F, MAINTENU, EN ROUGE SEULEMENT
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.66lbs.
UPC:670454127471
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE OPTIONS |
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
|
| Finis de plaques |
|
Net Cost |
|
|
CM-xxx-BZ
Fini bronze commercial (Duranotic) (BHMA 710 / 313AN)
|
Fini bronze commercial (Duranotic) (BHMA 710 / 313AN)
|
|
|
| Le bouton Options de couleur |
|
Net Cost |
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxB
ajouter B au numéro de modèle pour obtenir un bouton bleu
|
ajouter B au numéro de modèle pour obtenir un bouton bleu
|
|
|
|
|
CM-xxxB
ajouter B au numéro de modèle pour obtenir un bouton bleu
|
ajouter B au numéro de modèle pour obtenir un bouton bleu
|
|
|
|
|
CM-xxxB
ajouter B au numéro de modèle pour obtenir un bouton bleu
|
ajouter B au numéro de modèle pour obtenir un bouton bleu
|
|
|
| Options d'éléments graphiques gravés sur boutons |
|
Net Cost |
|
|
CM-xxxE
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
|
|
|
|
CM-xxxES
Ajouter ES au numéro de produit pour obtenir les mots EXIT et SORTIE gravés (en blanc)
|
Ajouter ES au numéro de produit pour obtenir les mots EXIT et SORTIE gravés (en blanc)
|
|
|
|
|
CM-xxxS
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
|
|
|
|
CM-xxxESA
Ajouter « ESA » au numéro de produit pour faire graver les mots EXIT et SALIDA (en blanc)
|
Ajouter « ESA » au numéro de produit pour faire graver les mots EXIT et SALIDA (en blanc)
|
|
|
|
|
CM-xxxH

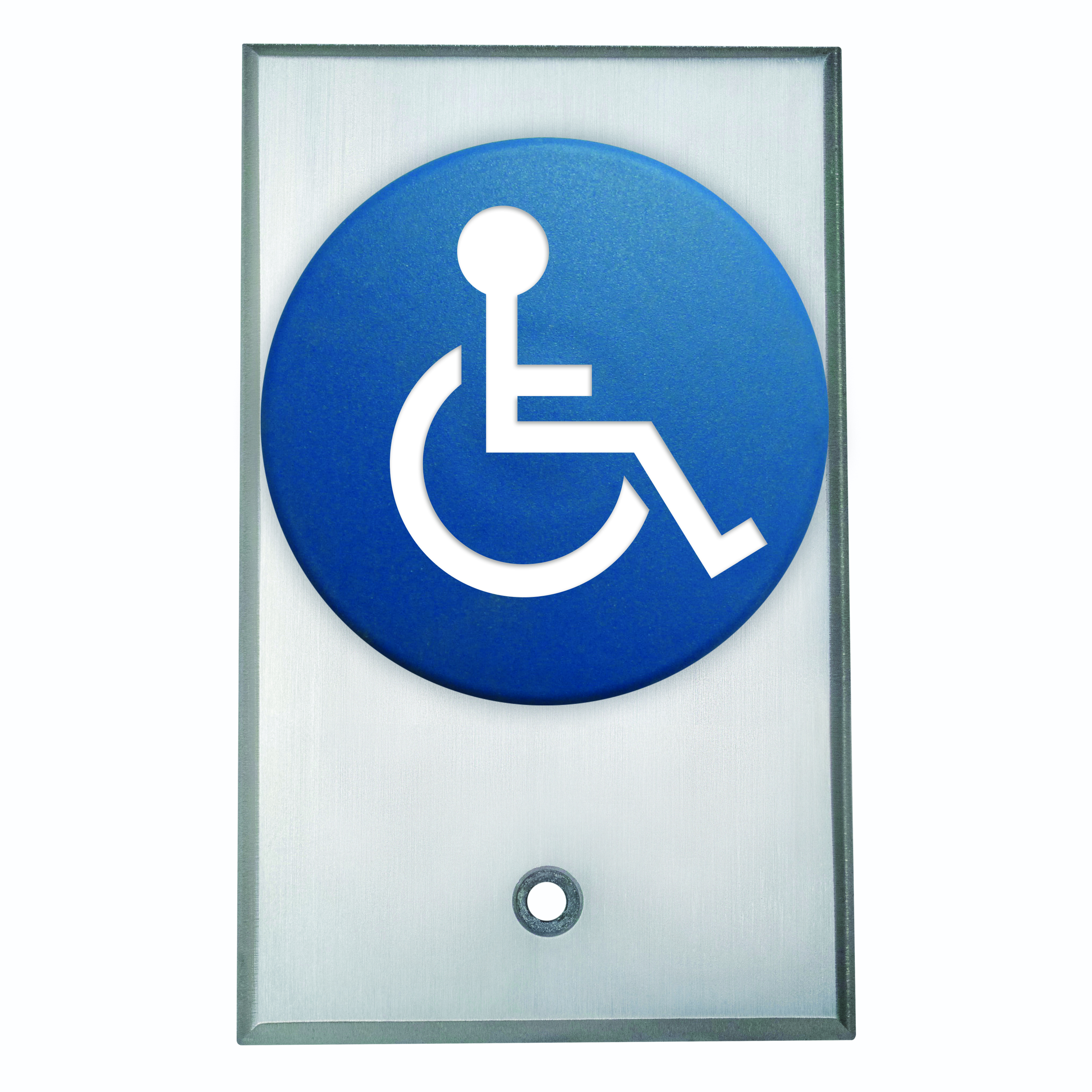

Ajouter « H » au numéro de produit pour faire graver le symbole handicapé (en blanc)
|
Ajouter « H » au numéro de produit pour faire graver le symbole handicapé (en blanc)
|
|
|
|
|
CM-xxxSA
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Commande unique (profond) |
|
Net Cost |
|
CM-34D
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-5085 nécessite un boîtier d'une profondeur minimale de 2 po
|
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-5085 nécessite un boîtier d'une profondeur minimale de 2 po
|
|
|
| Mounting Boxes & Accessories: À commande unique |
|
Net Cost |
|
CM-34AL
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
|
CM-34AL
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
|
CM-34AL
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
|
CM-34AL
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
Boîte de surface, profondeur standard, entrée de conduit filetée. Fonte d'aluminium robuste 2-3/4"L x 4-1/2"H x 1-3/4"P
|
|
|
|
|
|
