| Medium Duty Push/Exit Switch (Extended Button) |
Medium Duty Push/Exit Switch (Extended Button)
|
|
Les boutons-poussoirs de séries CM-8000 et CM-8100 sont résistants au vandalisme; conçus et fabriqués pour satisfaire les exigences les plus rigoureuses pour des commandes de sortie. Ils sont munis d'une plaque robuste en aluminium brossé de 1/4po d'épaisseur à commande unique et à largeur étroite. *Modèle CM-8000R-H illustré
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
MS Sedco
|
425SS-RED
|
CM-8100, CM-xxxR
|
|
|
| Medium Duty Push/Exit Switch (Extended Button) |
Medium Duty Push/Exit Switch (Extended Button)
|
Les boutons-poussoirs de séries CM-8000 et CM-8100 sont résistants au vandalisme; conçus et fabriqués pour satisfaire les exigences les plus rigoureuses pour des commandes de sortie. Ils sont munis d'une plaque robuste en aluminium brossé de 1/4po d'épaisseur à commande unique et à largeur étroite. *Modèle CM-8000R-H illustré |
|
|
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
MS Sedco
|
425SS-RED
|
CM-8100, CM-xxxR
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Boutons apparents d'un diamètre de 1 po offerts en rouge, noir ou vert
-
Monté sur une plaque d'aluminium d'une épaisseur de 1/4 po
-
Applications intérieures ou extérieures
-
Fonctionnement rappel par ressort
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
| Tension: |
12/24 V c.c.
|
| Type de contact: |
|
CM-8000,
CM-8100:
|
CM-8000/8100 : SPST N.O.
CM-8010/8110 : SPST N.F.
CM-8020/8120 : DPST N.O. et N.F.
CM-8085/8185 : DPST N.O. et N.F. en forme de Z, avec minuterie pneumatique
|
| |
| Classement de contact: |
6 A à 30 Vcc
|
| Type d'interrupteur: |
Momentané
|
| Dimensions: |
|
CM-8000,
CM-8010,
CM-8020,
CM-8085:
|
CM-8000/8010/8020/8085: 41/2po x 23/4po x 13/4po
(114mm x 74mm x 44mm)
CM-2510: 41/2po x 13/4po x 13/4po
(114mm x 114mm x 44mm)
|
| |
| Fini régulier: |
Alimunium brossé
|
|
|
|
Plaque frontale simple
click to expand section
|
|
Net Cost
|
|
CM-8000
Rappel par ressort, N/O, momentané
EDI DATA, APPROVALS
|
|
Rappel par ressort, N/O, momentané
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129635
|
| |
|
PLAQUE À COMMANDE UNIQUE
click to expand section
|
|
Net Cost
|
|
|
CM-8010
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129703
|
|
|
CM-8020
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.51lbs.
UPC:670454129765
|
|
|
CM-8085
Rappel par ressort, temporisateur pneumatique 1 à 60 secondes, bipolaire unidirectionnel, (nécessite un boîtier de 13/4po de profondeur)
EDI DATA, APPROVALS
|
|
Rappel par ressort, temporisateur pneumatique 1 à 60 secondes, bipolaire unidirectionnel, (nécessite un boîtier de 13/4po de profondeur)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.72lbs.
UPC:670454129826
|
| |
|

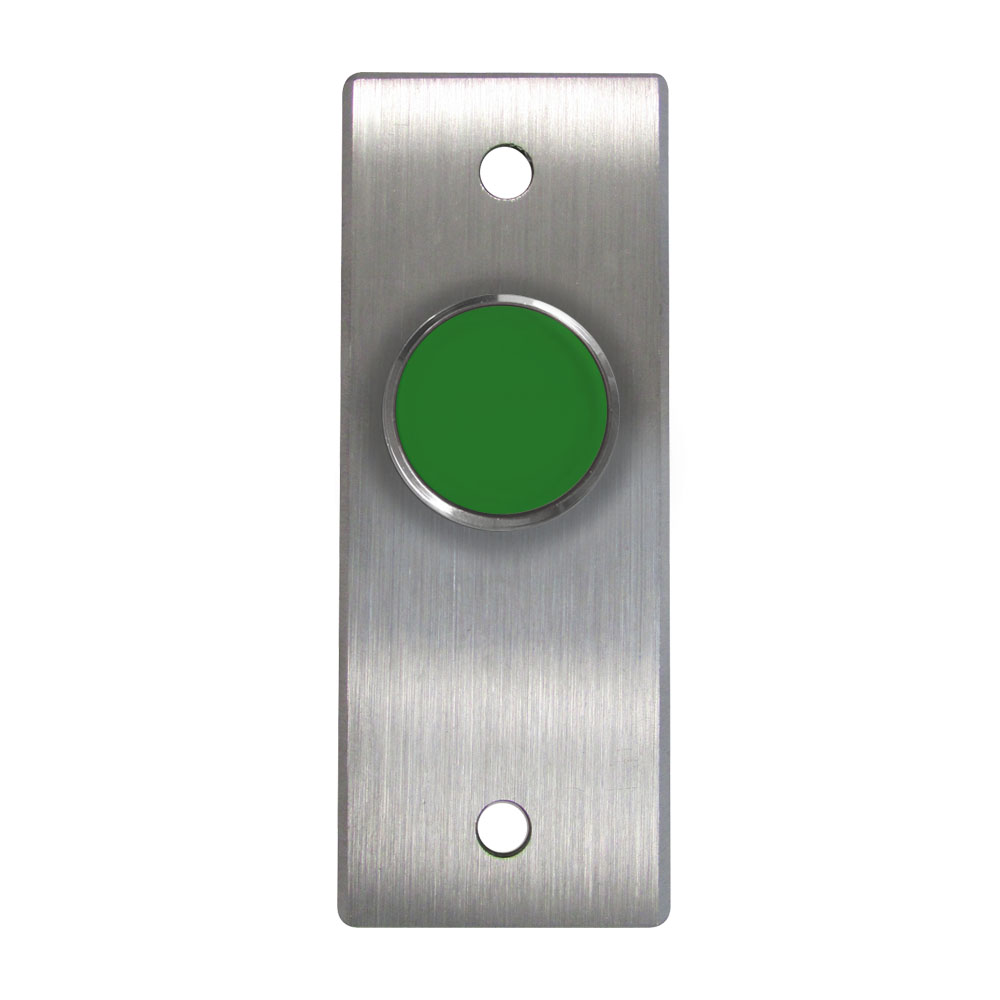

Façade étroite
click to expand section
|
|
Net Cost
|
|
CM-8100
Rappel par ressort, N/O, momentané
EDI DATA, APPROVALS
|
|
Rappel par ressort, N/O, momentané
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.45lbs.
UPC:670454129901
|
| |
|
PLAQUE ÉTROITE
click to expand section
|
|
Net Cost
|
|
|
CM-8110
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.45lbs.
UPC:670454129970
|
|
|
CM-8120
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.45lbs.
UPC:670454130037
|
|
|
CM-8185
RAPPEL PAR RESSORT, TEMPORISATEUR PNEUMATIQUE 1 À 60 SEC BIPOLAIRE UNIDIRECTIONNEL, (nécessite un boîtier de 13/4po)
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, TEMPORISATEUR PNEUMATIQUE 1 À 60 SEC BIPOLAIRE UNIDIRECTIONNEL, (nécessite un boîtier de 13/4po)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.65lbs.
UPC:670454130105
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| FACEPLATE OPTIONS |
|
| Le bouton Options de couleur |
|
Net Cost |
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
| Options d'éléments graphiques gravés sur boutons |
|
Net Cost |
|
|
CM-xxxE
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
|
|
|
|
CM-xxxS
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
|
|
|
|
CM-xxxSA
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
|
|
| Options d'éléments graphiques pour plaque |
|
Net Cost |
|
|
CM-xxx/2
Ajouter /2 au numéro de modèle pour obtenir le symbole handicapé en bleu
|
Ajouter /2 au numéro de modèle pour obtenir le symbole handicapé en bleu
|
|
|
|
|
CM-xxx/3
Ajouter /3 au numéro de modèle pour obtenir 'Push to Open', éléments graphiques en noir
|
Ajouter /3 au numéro de modèle pour obtenir 'Push to Open', éléments graphiques en noir
|
|
|
|
|
CM-xxx/3F
Ajouter /3F au numéro de modèle pour obtenir POUSSEZ POUR OUVRIR, éléments graphiques en noir
|
Ajouter /3F au numéro de modèle pour obtenir POUSSEZ POUR OUVRIR, éléments graphiques en noir
|
|
|
|
|
CM-xxx/3S
Ajouter /3S au no de modèle pour «POUSSER POUR OUVRIR», noir
|
Ajouter /3S au no de modèle pour «POUSSER POUR OUVRIR», noir
|
|
|
|
|

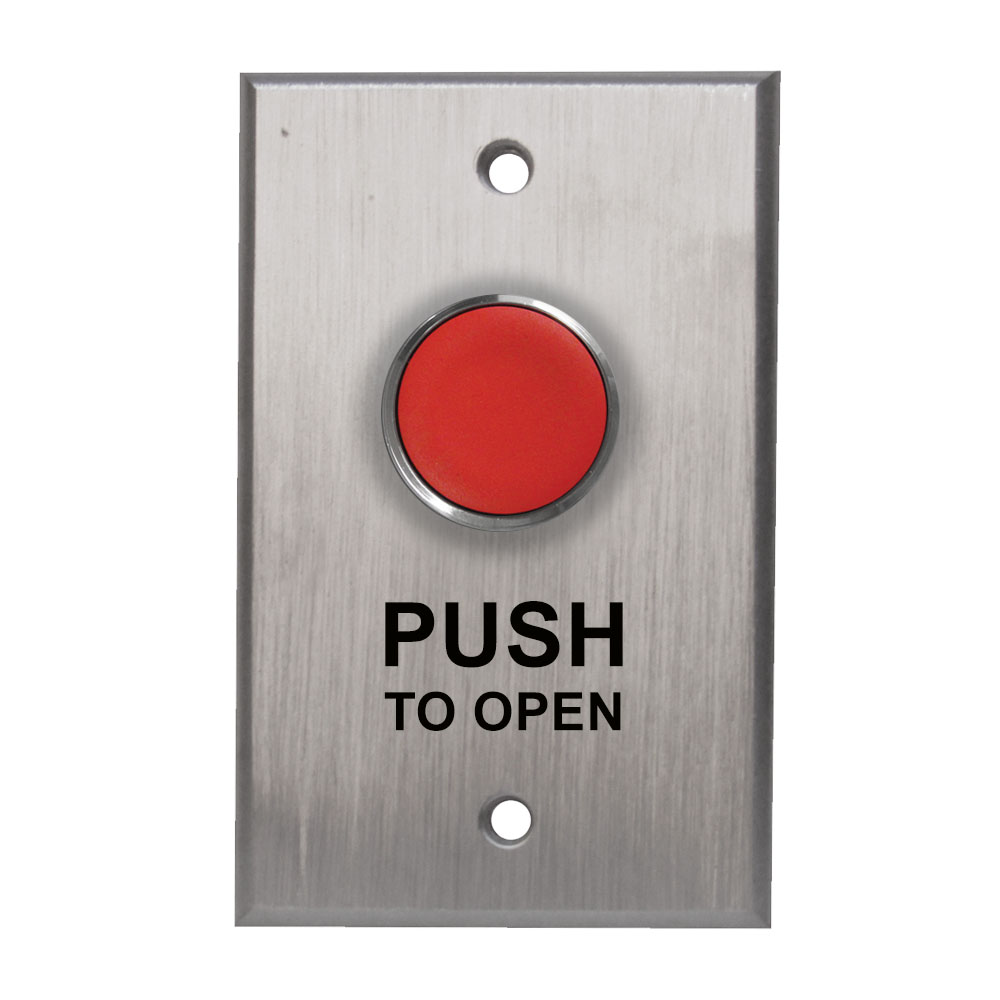

CM-xxx/4
Ajouter /4 au numéro de modèle pour obtenir le symbole HANDICAPÉ et PUSH TO OPEN, texte en noir
|
Ajouter /4 au numéro de modèle pour obtenir le symbole HANDICAPÉ et PUSH TO OPEN, texte en noir
|
|
|
|
|
CM-xxx/7
Ajouter /7 au numéro de modèle pour obtenir PUSH TO EXIT
|
Ajouter /7 au numéro de modèle pour obtenir PUSH TO EXIT
|
|
|
|
|
CM-xxx/7F
Ajouter /7F au numéro de modèle pour obtenir POUSSEZ POUR SORTIR en noir
|
Ajouter /7F au numéro de modèle pour obtenir POUSSEZ POUR SORTIR en noir
|
|
|
|
|
CM-xxx/8
Ajouter /8 au numéro de modèle pour obtenir PUSH TO LOCK en noir
|
Ajouter /8 au numéro de modèle pour obtenir PUSH TO LOCK en noir
|
|
|
| Finis de plaques |
|
Net Cost |
|
|
CM-xxx-BZ
Fini bronze commercial (Duronotic), (BHMA 710 / 313AN)
|
Fini bronze commercial (Duronotic), (BHMA 710 / 313AN)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Étroit/jambage |
|
Net Cost |
|
CM-23D
Surface Box, Deep - Pour le sans fil. Boîtiers de jambage étroit pour les interrupteurs de la série 8100
|
Surface Box, Deep - Pour le sans fil. Boîtiers de jambage étroit pour les interrupteurs de la série 8100
|
|
|
| Mounting Boxes & Accessories: À commande unique |
|
Net Cost |
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 8000
|
|
|
| Mounting Boxes & Accessories: Commande unique (profond) |
|
Net Cost |
|
CM-34D
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-8085 nécessite un boîtier d'une profondeur minimale de 2 po
|
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-8085 nécessite un boîtier d'une profondeur minimale de 2 po
|
|
|
|
|
|
