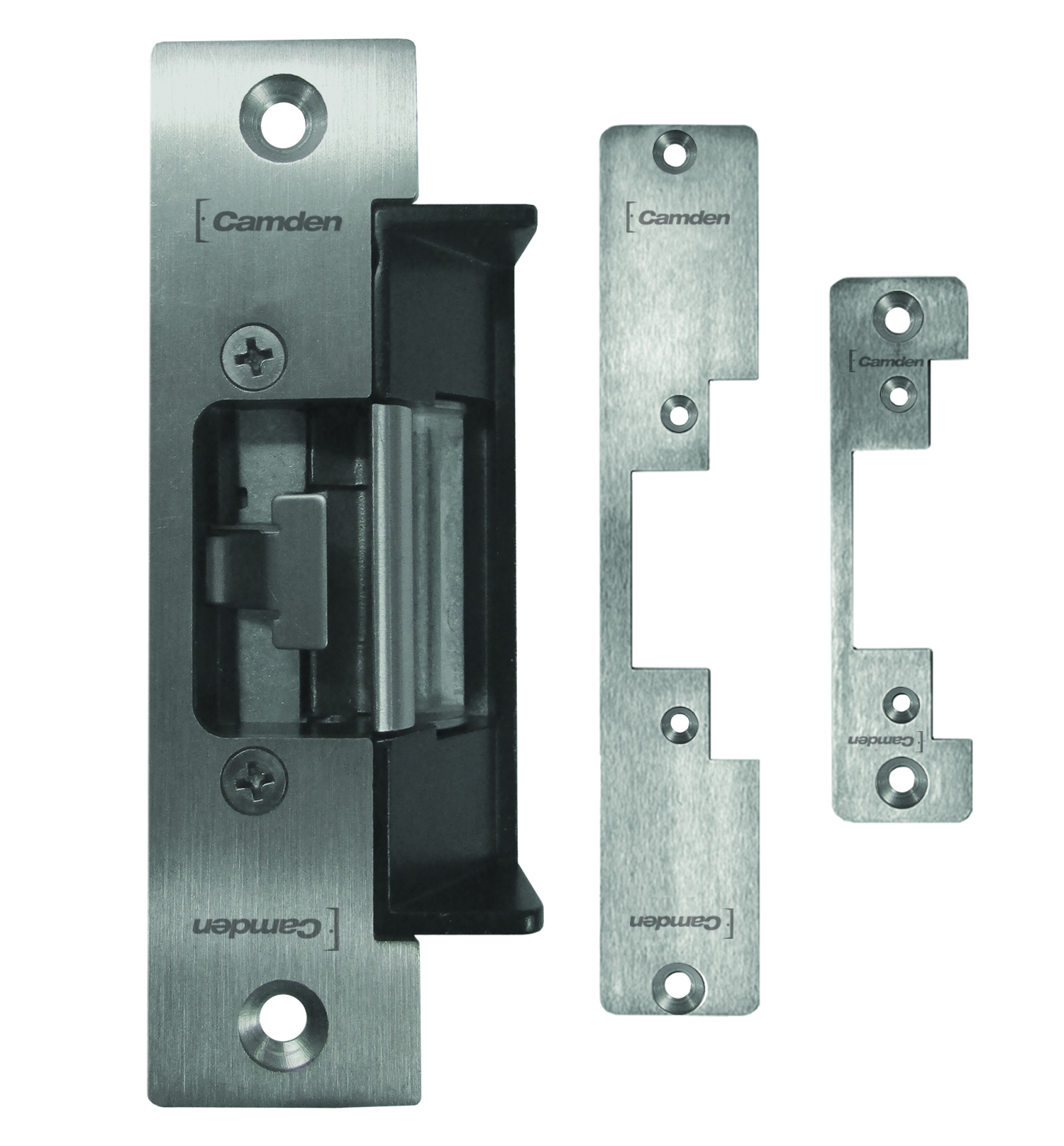

| CX-ED1079 with 3 Faceplates (CX-ESP1B, CX-ESP3B, & CX-ESP4B) |
CX-ED1079 with 3 Faceplates (CX-ESP1B, CX-ESP3B, & CX-ESP4B)
|
Les gâches CX-ED1079 (faible profil, pour projection du loquet de 5/8 po) et le CX-ED1079D (profondeur normale, pour projection du loquet de 3/4 po) de classe 1 ANSI «universelle» offrent un fonctionnement universel avec mode réglable 12/24V CA/CC et ouverture/fermeture en cas de panne de courant ainsi qu'un réglage horizontal du châssis ou de la plaquette. Les deux modèles ont des contrôles optionnels de loquet. |
|
|
|
|
|
CX-ED1079 Installation Video
|
[ X ] |
|
|
|
|
| CX-ED1079 Installation Video |
|
|
|
| Product Line Overview Presentation |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
L65U
|
CX-ED1079
|
|
|
S65U
|
CX-ED1079D
|
|
HES
|
5000
|
CX-ED1079
|
|
|
5200
|
CX-ED1079D
|
|
Locknetics
|
CS-750
|
CX-ED1079D
|
|
|
CS450-LBM-32D
|
CX-ED1079
|
|
Trine
|
4200
|
CX-ED1079D
|
|
Von Duprin
|
4200
|
CX-ED1079
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
VIDÉOS |
|
|
-
Entrée de verrou sur l'axe pour serrures complètes cylindriques et à mortaise
-
12/24 V c.a./c.c. au choix
-
Fonctionnement à sécurité intégrée ou non intégrée au choix
-
Adaptabilité à l'horizontale pour plaque/corps de gâche
-
3 plaques en acier inoxydable incluses : carrée ANSI, pour porte métallique creuse et pour cadre de porte en bois
-
Fonctionnement continu
-
Universel main droite et gauche
-
Garantie de 5 ans
-
CX-ED1079:
CX-ED1079, profil faible. Projection du loquet de 1/2po à 5/8po (course)
-
CX-ED1079D:
CX-ED1079D, profondeur normale. Projection du loquet de 5/8po à 3/4po (course)
| Tension: |
12/24 V c.a./c.c.
|
| Appel de courant: |
260 mA à 12Vcc
150 mA à 24Vcc
|
| Résistance statique: |
1500 lb
|
| Résistance dynamique: |
70 pi-lb
|
| Endurance: |
1 000 000 cycles (testé en usine)
250 000 cycles (vérification UL)
|
| Mode: |
À sécurité intégrée ou
non intégrée au choix
|
| Fonctionnement: |
c.a. - sonnerie
c.c.- silence
|
| Service: |
Continu
|
| Contrôleur de verrou: |
Oui
|
| Dimensions: |
|
CX-ED1079:
|
CX-ED1079:
H 33/8po x L 13/4po x P 17/32po
(86mm x 44mm x 31mm)
CX-ED1079D:
H 33/8po x L 13/4po x P 13/8po
(86mm x 44mm x 35mm)
|
| |
CX-ED1079 Installation Video
|
|
|
|
Modèle
click to expand section
|
La description |
|
|
Net Cost
|
|

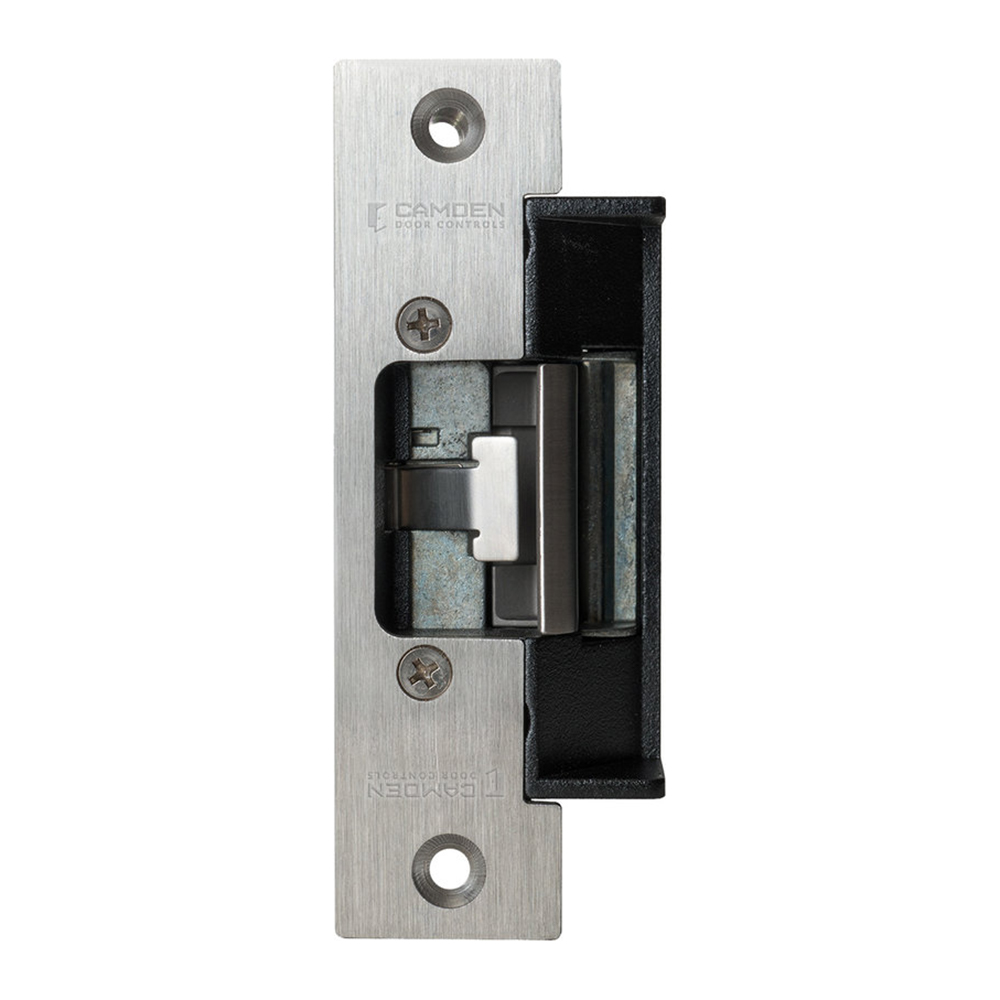

CX-ED1079
Gâche électrique «universelle» à faible épaisseur de classe 1, gâche «universelle», course de 1/2po à 5/8po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3 plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
EDI DATA, APPROVALS
|
|
Gâche électrique «universelle» à faible épaisseur de classe 1, gâche «universelle», course de 1/2po à 5/8po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3 plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454193445
|
|

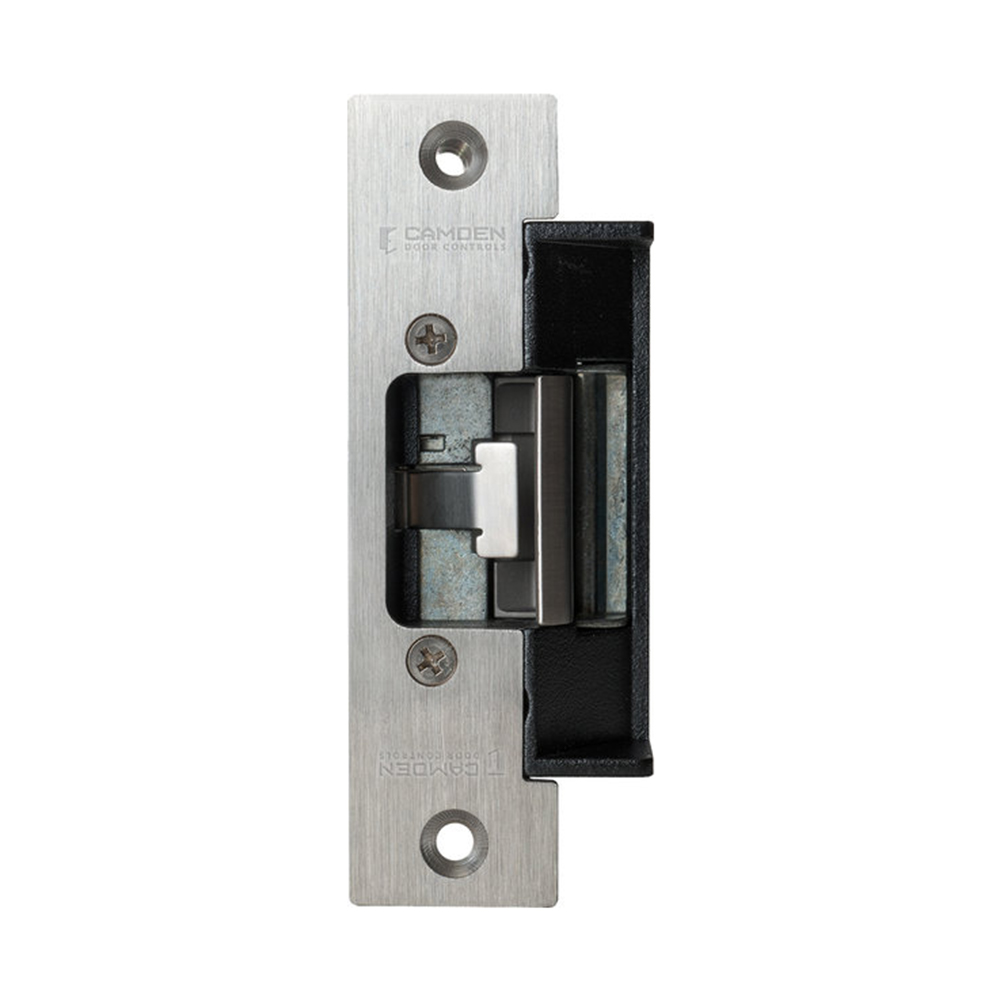

CX-ED1079D
Gâche électrique «universelle» à profondeur normale de classe 1, gâche «universelle», course de 5/8po à 3/4po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
EDI DATA, APPROVALS
|
|
Gâche électrique «universelle» à profondeur normale de classe 1, gâche «universelle», course de 5/8po à 3/4po, 12/24V CA/CC, ouverture/fermeture en cas de panne de courant, réglage horizontal et 3plaquettes en acier inoxydable (CX-ESP1B, CX-ESP3B et CX-ESP4B)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454193452
|
|
CX-ED1079DL
Comme susmentionné, avec surveillance de verrou
EDI DATA, APPROVALS
|
|
Comme susmentionné, avec surveillance de verrou
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454179920
|
| |
Gâches électriques
click to expand section
|
|
Net Cost
|
|
CX-ED1079L
Faible profil de classe 1 «universelle» Faible profil de classe 1 «universelle»
EDI DATA, APPROVALS
|
|
Faible profil de classe 1 «universelle» Faible profil de classe 1 «universelle»
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454179913
|
| |
|
PLAQUETTES POUR GÂCHES: Compris
click to expand section
|
|
Net Cost
|
|
CX-ESP1B
Carré ANSI, 4 7/8 po x 1 1/4 po, acier inoxydable
EDI DATA, APPROVALS
|
|
Carré ANSI, 4 7/8 po x 1 1/4 po, acier inoxydable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180155
|
|
CX-ESP3B
Porte métallique creuse, 6 7/8 po x 1 1/4 po, acier inoxydable
EDI DATA, APPROVALS
|
|
Porte métallique creuse, 6 7/8 po x 1 1/4 po, acier inoxydable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180179
|
|
CX-ESP4B
Porte de bois, 7 15/16 po x 1 7/16 po , acier inoxydable
EDI DATA, APPROVALS
|
|
Porte de bois, 7 15/16 po x 1 7/16 po , acier inoxydable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180186
|
| |
|
Façade : Supplémentaire
click to expand section
|
|
Net Cost
|
|
|
CX-ESP2B
Rond ANSI, 4 7/8" x 1 1/4", acier inoxydable
EDI DATA, APPROVALS
|
|
Rond ANSI, 4 7/8" x 1 1/4", acier inoxydable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180162
|
| |
|
Supports d'extension de lèvre
click to expand section
|
|
Net Cost
|
|
|
CX-ED-LIP1
Extension de lèvre de 1 po pour gâches des séries CX-ED1079 et CX-ED-2079
EDI DATA, APPROVALS
|
|
Extension de lèvre de 1 po pour gâches des séries CX-ED1079 et CX-ED-2079
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454182432
|
|
|
CX-ED-LIP2
Extension de lèvre de 2 po pour gâches des séries CX-ED1079 et CX-ED-2079
EDI DATA, APPROVALS
|
|
Extension de lèvre de 2 po pour gâches des séries CX-ED1079 et CX-ED-2079
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454182449
|
| |
|
