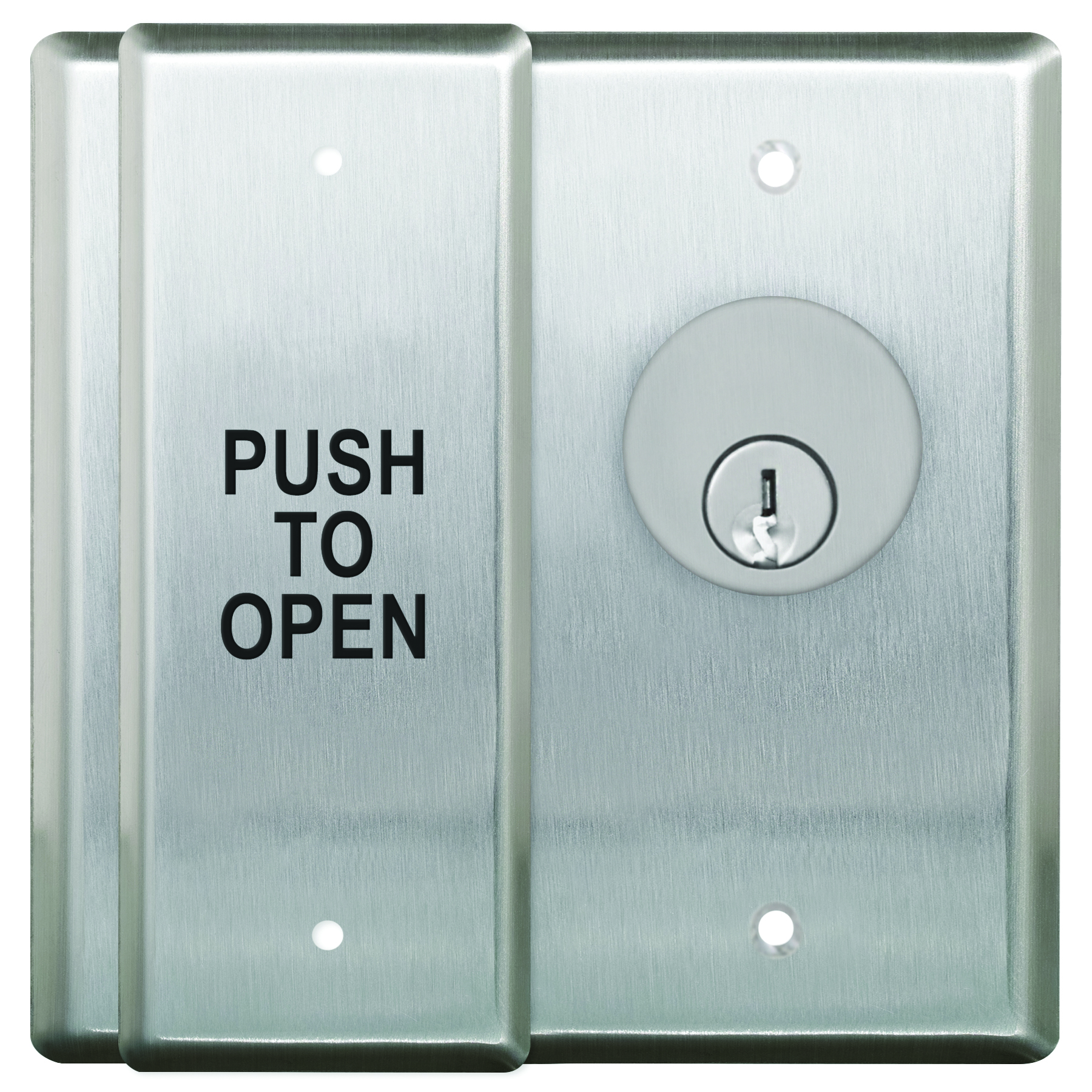

CM-2510 Series
Combo Plate/Key Switch |
CM-2510 Series
Combo Plate/Key Switch
|
|
Les commutateurs sur plaque de porte CM-2510 et CM-2520 ont des plaquettes rectangulaires de 41/2po x 41/2po conçues pour une installation facile directement sur un boîtier électrique à double commande. Les commutateurs tubulaires assurent un fonctionnement presque silencieux.
Le modèle CM-2510 comprend un commutateur à contact maintenu unipolaire unidirectionnel. Le cylindre de mortaise et les clés sont vendus séparément.
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
|

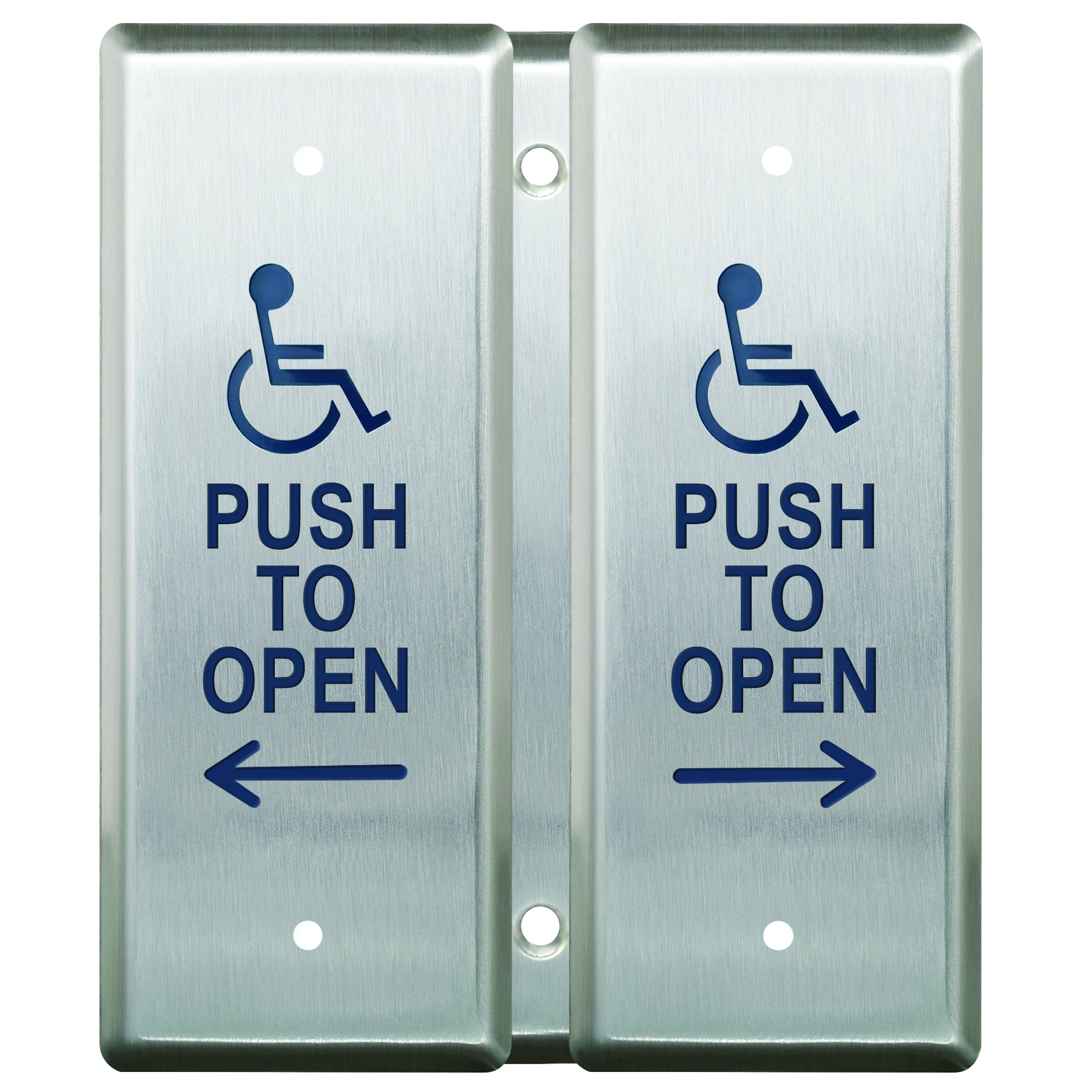

| CM-2520 Series Vestibule Switch |
|
|
|

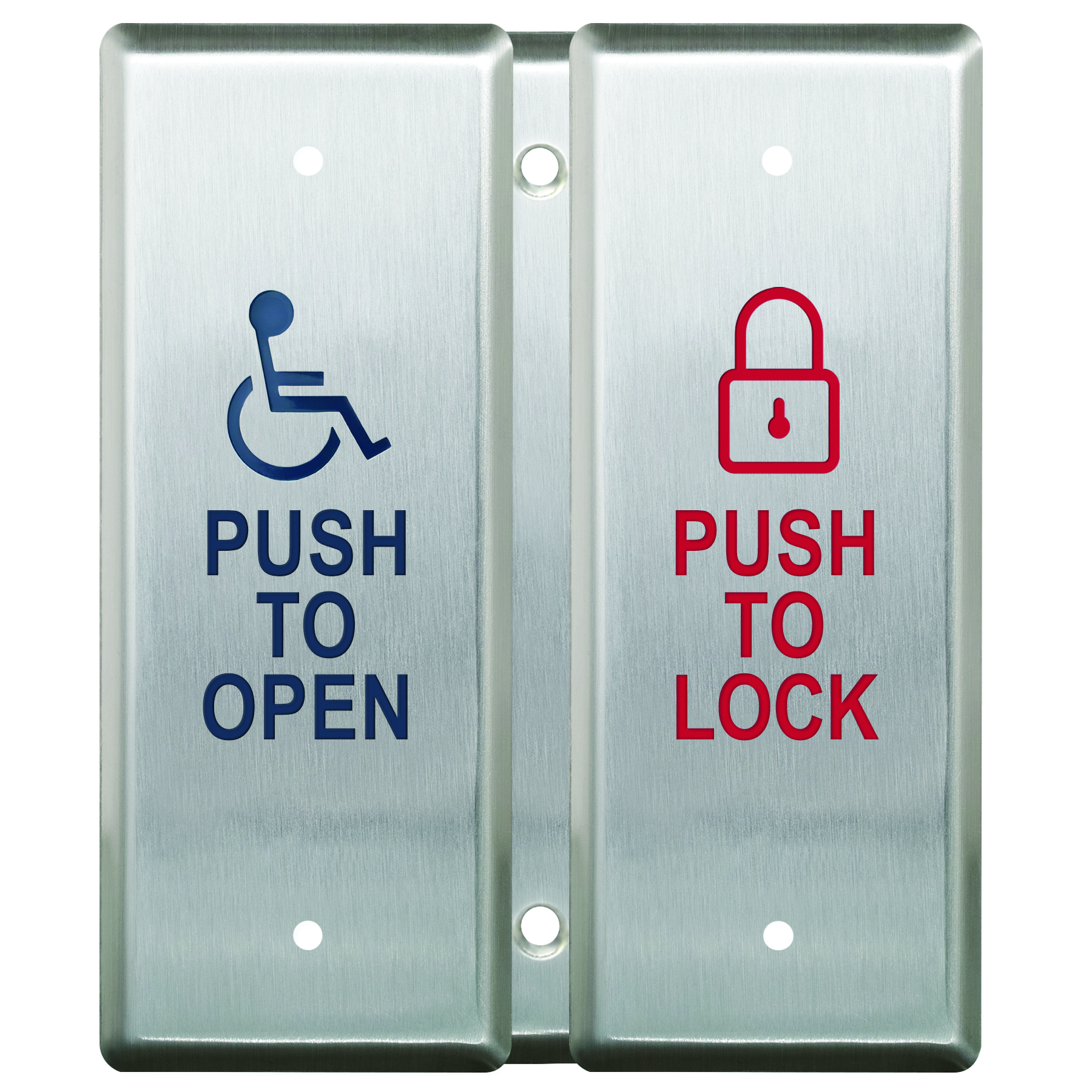

| CM-2520/48 'Push to Open' & 'Push to Lock' Restroom Control Switch |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
947-HPAMOX32D
|
CM-2520, CM-xxx/4
|
|
MS Sedco
|
59V-HSS
|
CM-2520, CM-xxx/4
|
|
|
59V-P
|
CM-2520, CM-xxx/3
|
|
Wikk
|
AA-3ALXAA-3AR
|
CM-2520, CM-xxx/4
|
|
|
CM-2510 Series
Combo Plate/Key Switch |
CM-2510 Series
Combo Plate/Key Switch
|
Les commutateurs sur plaque de porte CM-2510 et CM-2520 ont des plaquettes rectangulaires de 41/2po x 41/2po conçues pour une installation facile directement sur un boîtier électrique à double commande. Les commutateurs tubulaires assurent un fonctionnement presque silencieux.
Le modèle CM-2510 comprend un commutateur à contact maintenu unipolaire unidirectionnel. Le cylindre de mortaise et les clés sont vendus séparément.
|
|
|
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
|
|
| CM-2520 Series Vestibule Switch |
|
|
|
|
| CM-2520/48 'Push to Open' & 'Push to Lock' Restroom Control Switch |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
947-HPAMOX32D
|
CM-2520, CM-xxx/4
|
|
MS Sedco
|
59V-HSS
|
CM-2520, CM-xxx/4
|
|
|
59V-P
|
CM-2520, CM-xxx/3
|
|
Wikk
|
AA-3ALXAA-3AR
|
CM-2520, CM-xxx/4
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Fait d'acier inoxydable robuste
-
Conforme à l'ADA
-
Force d'actionnement minimale
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
| Tension: |
12/24 V c.a./c.c.
|
| Fini régulier: |
US32 / C32D
|
| Type de contact: |
Plaque à pousser : N.O. SPST momentané
Interrupteur à clé : N.O. SPST maintenu
|
| Capacité des contacts: |
Plaque de porte:
3A à 30Vcc
Interrupteur à clé:
6A à 30Vcc
|
| Température de fonctionnement: |
-40°F à 140°F (-40°C à +60°C)
|
| Dimensions: |
|
CM-2520:
|
CM-2520: 41/2po x 41/2po x 13/16po
(114mm x 114mm x 30mm)
CM-2510: 41/2po x 41/2po x 13/4po
(114mm x 114mm x 44mm)
|
| |
|
|
|
|
Modèle
click to expand section
|
La description |
|
|
Net Cost
|
|
CM-2510
Plaque à pousser/interrupteur à clé à double commande Non compatible avec les boîtiers d'interrupteurs éclairés Square AURA(tm) de 4-1/2"
EDI DATA, APPROVALS
|
|
Plaque à pousser/interrupteur à clé à double commande Non compatible avec les boîtiers d'interrupteurs éclairés Square AURA(tm) de 4-1/2"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.50"L x 5.75"W x 3.25"H
Weight: 0.84lbs.
UPC:670454151353
|
|
CM-2520
Plaque à pousser de vestibule à double commande
EDI DATA, APPROVALS
|
|
Plaque à pousser de vestibule à double commande
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.50"L x 5.75"W x 3.25"H
Weight: 0.84lbs.
UPC:NA
|
| |
Cylindres pour serrures à mortaise
click to expand section
|
|
Net Cost
|
|
CM-CYL60-KA
Cylindre de 1 1/8 pouce pour serrure à mortaise, laiton massif, fini chrome, clés identiques
EDI DATA, APPROVALS
|
|
Cylindre de 1 1/8 pouce pour serrure à mortaise, laiton massif, fini chrome, clés identiques
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454120243
|
|
CM-CYL60-KD
Cylindre à mortaiser comme ci-dessus, clé différente
EDI DATA, APPROVALS
|
|
Cylindre à mortaiser comme ci-dessus, clé différente
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454120250
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| WEATHER RESISTANT OPTIONS |
 |
| ARCHITECTURAL FINISH OPTIONS |
|
| Options d'éléments graphiques pour plaque |
|
Net Cost |
|
CM-xxx/1
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
|
|
|
CM-xxx/2
Symbole «FAUTEUIL ROULANT», bleu Ajouter /2 au modèle #
|
Symbole «FAUTEUIL ROULANT», bleu Ajouter /2 au modèle #
|
|
|
|
CM-xxx/3
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
|
|
|
CM-xxx/3F
«POUSSEZ POUR OUVRIR», texte noir Ajouter /3F au modèle #
|
«POUSSEZ POUR OUVRIR», texte noir Ajouter /3F au modèle #
|
|
|
|
CM-xxx/4
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
|
|
|
CM-xxx/4F
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», dessin en noir Ajouter /4F au modèle #
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», dessin en noir Ajouter /4F au modèle #
|
|
|
|
CM-xxx/48
SYMBOLE 'FAUTEUIL ROULANT' & 'APPUYER POUR OUVRIR' ET 'APPUYER POUR VERROUILLER' Ajouter /48 au modèle #
|
SYMBOLE 'FAUTEUIL ROULANT' & 'APPUYER POUR OUVRIR' ET 'APPUYER POUR VERROUILLER' Ajouter /48 au modèle #
|
|
|
| Options imperméables |
|
Net Cost |
|
|
CM-xxx-WT
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
|
|
| Finis architecturaux |
|
Net Cost |
|
CM-xxx-SB
Ajouter SB au numéro de produit pour obtenir le fini laiton satiné (US4 / 606)
|
Ajouter SB au numéro de produit pour obtenir le fini laiton satiné (US4 / 606)
|
|
|
|
CM-xxx-OB
Ajouter OB au numéro de produit pour obtenir le fini bronze huilé (US10B / 613)
|
Ajouter OB au numéro de produit pour obtenir le fini bronze huilé (US10B / 613)
|
|
|
|
CM-xxx-PB
Ajouter PB au numéro de produit pour obtenir le fini laiton poli (US3 / 605)
|
Ajouter PB au numéro de produit pour obtenir le fini laiton poli (US3 / 605)
|
|
|
|
CM-xxx-AB
Ajouter AB au numéro de produit pour obtenir le fini laiton antique (US5 / 609)
|
Ajouter AB au numéro de produit pour obtenir le fini laiton antique (US5 / 609)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: À double commande |
|
Net Cost |
|
CM-53
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS) résistant aux flammes/chocs, 4-1/2" L x 4-1/2" HX 2" P. À utiliser avec les interrupteurs de vestibule CM-2510 et CM-2520
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS) résistant aux flammes/chocs, 4-1/2" L x 4-1/2" HX 2" P. À utiliser avec les interrupteurs de vestibule CM-2510 et CM-2520
|
|
|
|
|
CM-53
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS) résistant aux flammes/chocs, 4-1/2" L x 4-1/2" HX 2" P. À utiliser avec les interrupteurs de vestibule CM-2510 et CM-2520
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS) résistant aux flammes/chocs, 4-1/2" L x 4-1/2" HX 2" P. À utiliser avec les interrupteurs de vestibule CM-2510 et CM-2520
|
|
|
|
|
CM-53
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS) résistant aux flammes/chocs, 4-1/2" L x 4-1/2" HX 2" P. À utiliser avec les interrupteurs de vestibule CM-2510 et CM-2520
|
Surface Box, profondeur standard, provision pour le sans fil. Double paroi, polymère noir (ABS) résistant aux flammes/chocs, 4-1/2" L x 4-1/2" HX 2" P. À utiliser avec les interrupteurs de vestibule CM-2510 et CM-2520
|
|
|
|
|
|
