CM-25, CM-26CB, CM-35 et les interrupteurs entièrement actifs de la série CM-35N sont des commandes de porte robustes conformes à l'ADA. Les plaques frontales rectangulaires de 2" x 4-1/2" sont en acier inoxydable, en aluminium ou en laiton massif. Le CM-25 est conçu pour être monté directement sur un cadre de porte métallique ou une boîte à surface étroite. Les séries CM-35 et CM-35N répondent aux nouvelles exigences OBC en matière de taille de plaque d'activation et sont conçues pour être montées sur un boîtier simple. Remarque: les interrupteurs à plaque poussoir des séries CM-35 et CM-25 ne sont pas disponibles avec le contact DPDT en option.
Finitions architecturales:
Commutateurs de la série CM-25 avec finition architecturale uniquement disponibles avec /2 et /4 options graphiques. Les commutateurs de la série CM-35 avec finition architecturale sont uniquement disponibles avec les options graphiques /2 et /4 Les commutateurs de la série CM-26CB sont uniquement disponibles avec /1, / Graphiques 2, /A2, /4 ou /A4, en blanc. Se muestra en acabado opcional de latón (estándar en acero inoxidable cepillado)
|
|
|

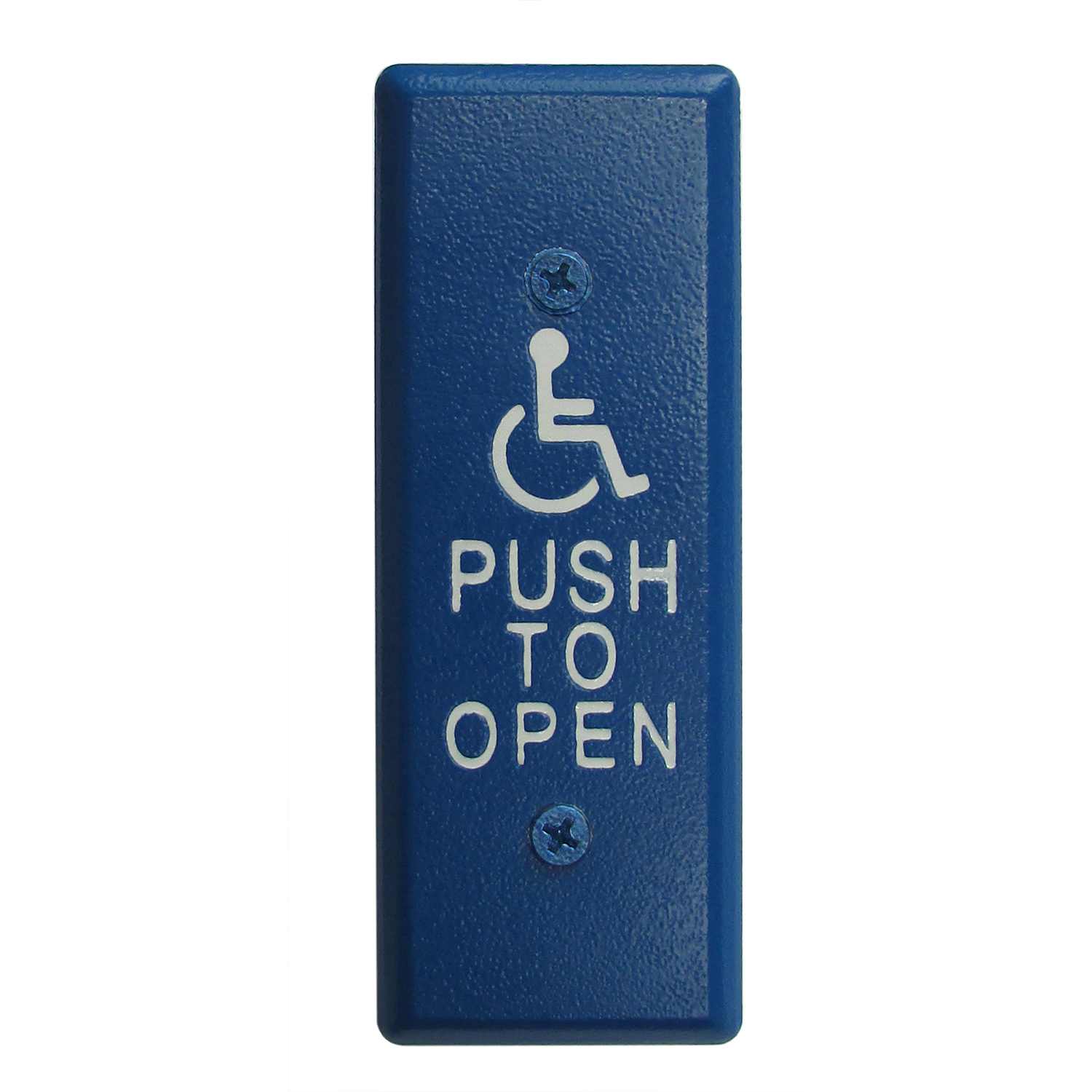

| CM-26CB/4 Narrow |
|
|
|

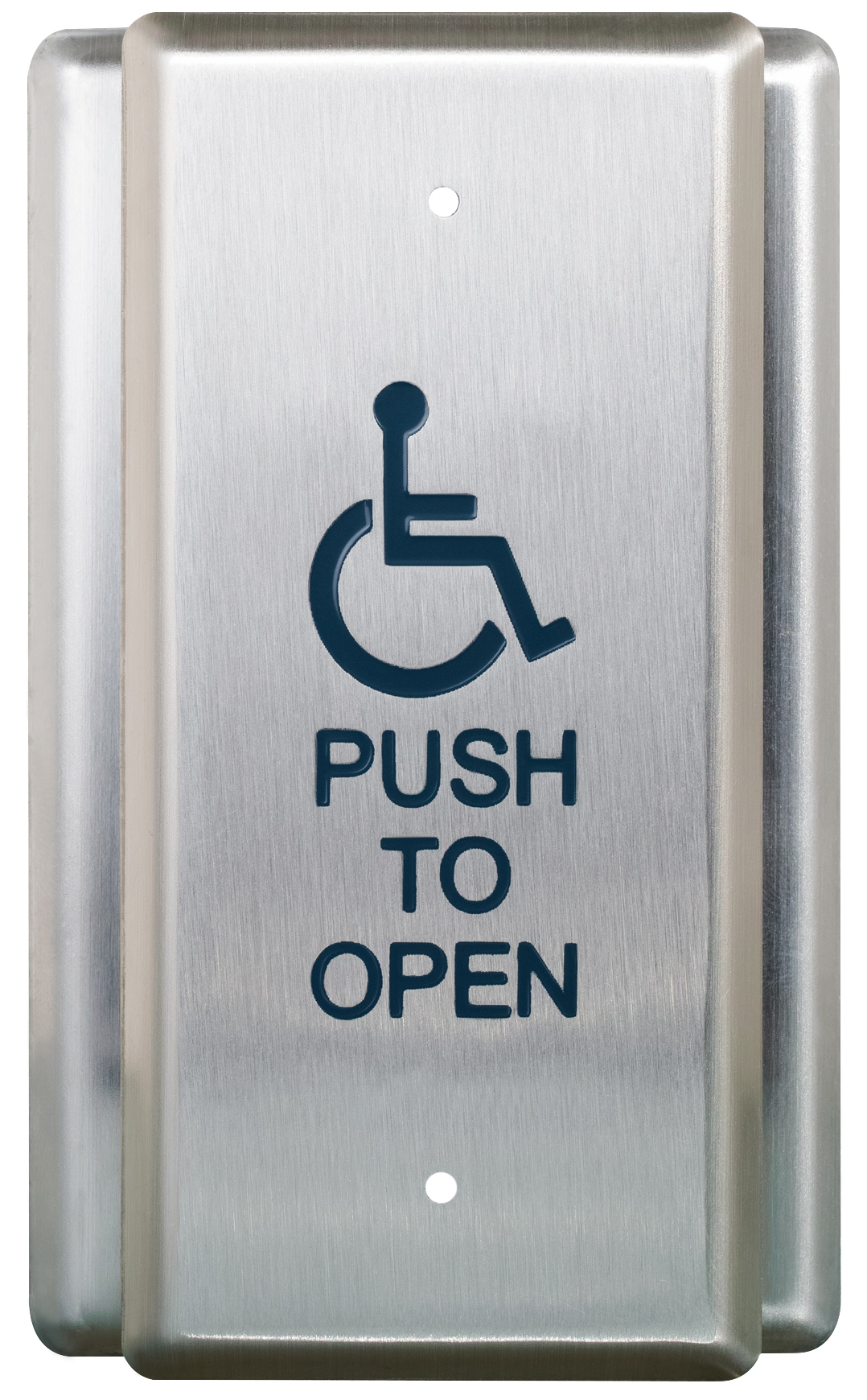

| CM-35/4 Single gang, OBC Compliant |
|
|
|

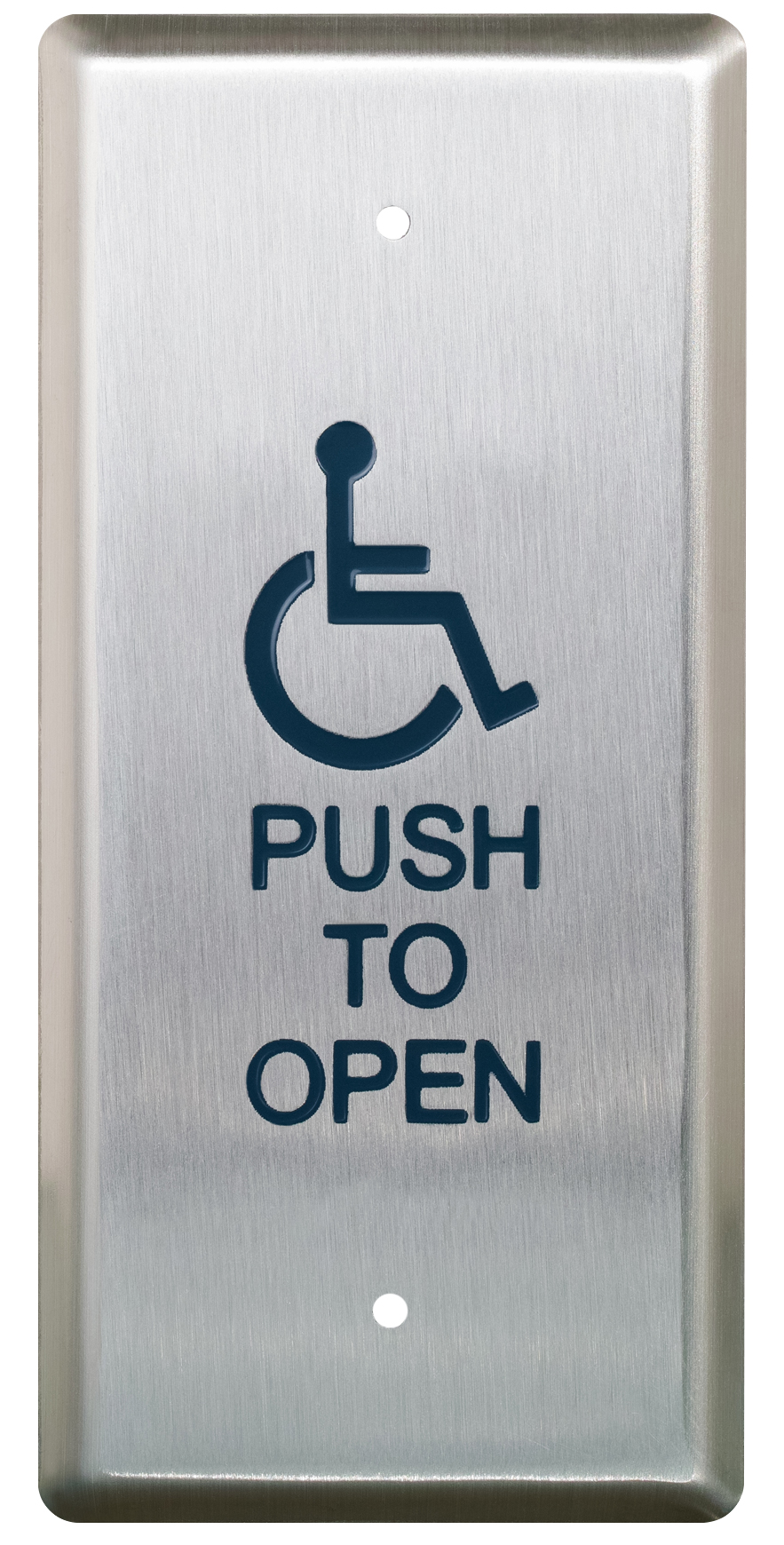

| CM-35N/4 Narrow, OBC Compliant |
|
|
|
| Blog Post | New Accessibility Symbol |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
|
|
|
|
CM-25, CM-26CB, CM-35 et les interrupteurs entièrement actifs de la série CM-35N sont des commandes de porte robustes conformes à l'ADA. Les plaques frontales rectangulaires de 2" x 4-1/2" sont en acier inoxydable, en aluminium ou en laiton massif. Le CM-25 est conçu pour être monté directement sur un cadre de porte métallique ou une boîte à surface étroite. Les séries CM-35 et CM-35N répondent aux nouvelles exigences OBC en matière de taille de plaque d'activation et sont conçues pour être montées sur un boîtier simple. Remarque: les interrupteurs à plaque poussoir des séries CM-35 et CM-25 ne sont pas disponibles avec le contact DPDT en option.
Finitions architecturales:
Commutateurs de la série CM-25 avec finition architecturale uniquement disponibles avec /2 et /4 options graphiques. Les commutateurs de la série CM-35 avec finition architecturale sont uniquement disponibles avec les options graphiques /2 et /4 Les commutateurs de la série CM-26CB sont uniquement disponibles avec /1, / Graphiques 2, /A2, /4 ou /A4, en blanc. |
|
Se muestra en acabado opcional de latón (estándar en acero inoxidable cepillado)
|
|
|
|
|
| CM-26CB/4 Narrow |
|
|
|
|
| CM-35/4 Single gang, OBC Compliant |
|
|
|
|
| CM-35N/4 Narrow, OBC Compliant |
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricant |
Part Number |
Camden Part Number |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
| |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Fabrication durable en acier inoxydable
-
La conception tout active exige une force d'actionnement minimale
-
Satisfait les exigences de l'ADA
-
Fonctionnement ultra silencieux
-
Éléments graphiques permanents imprimés en creux ou au laser
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
-
CM-25, CM-26CB:
CM-25 et CM-26CB : plaque de 4 1/2 po x 1 3/4 po (114 mm x 44 mm), montage sur jambage d'aluminium ou dans des boîtiers de surface
-
CM-35:
CM-35: plaquette de 41/2po x 2po (114mm x 50,8mm), satisfaisant le nouveau Code du bâtiment de l'Ontario et monte sur un boîtier à commande unique
| Tension: |
12/24 V c.a./c.c.
|
| Type de contact: |
SPST N.O.
|
| Type d'interrupteur: |
Momentané
|
| Capacité des contacts: |
3A à 30Vcc
|
| Température de fonctionnement: |
-40°F à 140°F (-40°C à +60°C)
|
| Fini régulier: |
US32 / C32D
|
| Dimensions: |
|
CM-25,
CM-26CB:
|
CM-25 et CM-26CB: 43/16po x 13/4po x 13/16po (113mm x 44mm x 30mm)
CM-35: 41/2po x 23/4po x 13/16po (114mm x 70mm x 30mm)
|
| |
|
|
|
Jambage étroit
click to expand section
|
|
Net Cost
|
|

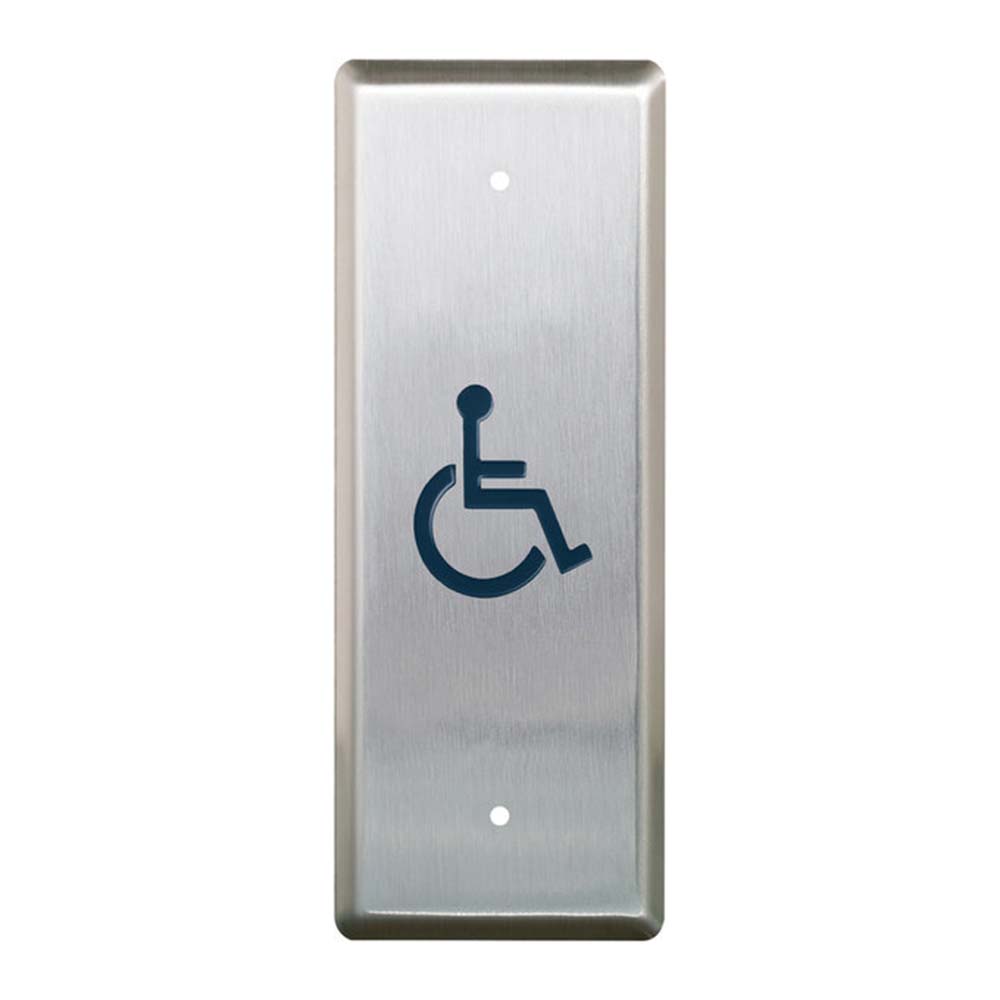

CM-25
Plaque à pousser étroite, montage à la verticale 41/2po x 13/4po (114mm x 44mm)
EDI DATA, APPROVALS
|
|
Plaque à pousser étroite, montage à la verticale 41/2po x 13/4po (114mm x 44mm)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.50"L x 6.00"W x 2.25"H
Weight: 0.36lbs.
|
|

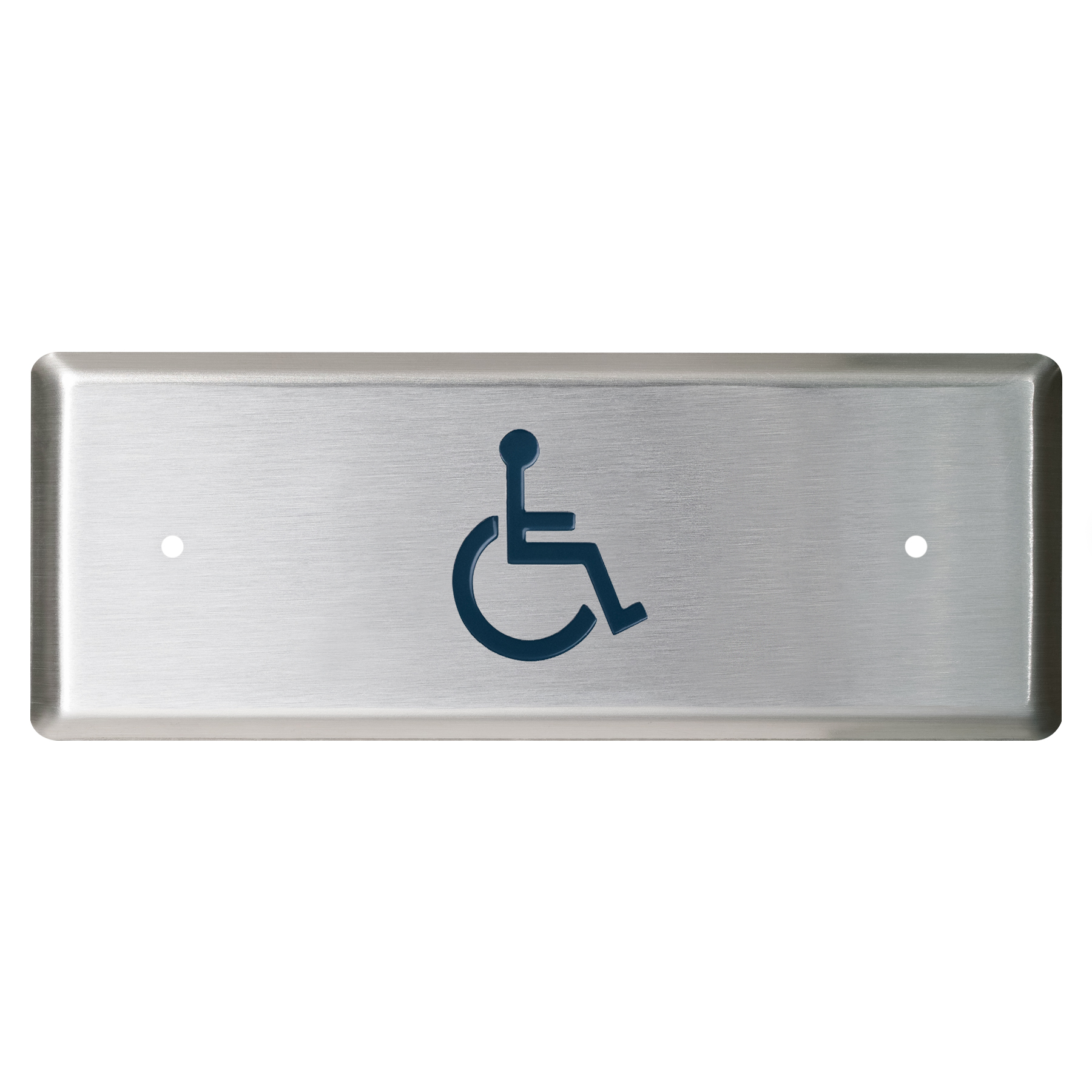

CM-25H
1-3/4" x 4-1/2" (44mm x 114mm) Interrupteur à plaque à poussoir étroit, montage horizontal. /2 Graphique fauteuil roulant, bleu. Toutes les autres options graphiques en noir uniquement.
EDI DATA, APPROVALS
|
|
1-3/4" x 4-1/2" (44mm x 114mm) Interrupteur à plaque à poussoir étroit, montage horizontal. /2 Graphique fauteuil roulant, bleu. Toutes les autres options graphiques en noir uniquement.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 0.36"L x 3.50"W x 6.00"H
Weight: 2.25lbs.
|
| |
|
Jambage bleu étroit
click to expand section
|
|
Net Cost
|
|
CM-26CB
Commutateur sur plaque étroite bleue, dessin en blanc, vis exposées. 4-1/2" x 1-3/4" (114mm x 44mm) Options graphiques : '/2' (fauteuil roulant), '/4' (fauteuil roulant et pousser pour ouvrir), & '/A4' (fauteuil roulant actif et Appuyer pour ouvrir) uniquement. Pas de finitions optionnelles.
EDI DATA, APPROVALS
|
|
Commutateur sur plaque étroite bleue, dessin en blanc, vis exposées. 4-1/2" x 1-3/4" (114mm x 44mm) Options graphiques : '/2' (fauteuil roulant), '/4' (fauteuil roulant et pousser pour ouvrir), & '/A4' (fauteuil roulant actif et Appuyer pour ouvrir) uniquement. Pas de finitions optionnelles.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.25"H
Weight: 0.36lbs.
|
| |
|
Étroit, conforme au CBO
click to expand section
|
|
Net Cost
|
|
CM-35
Plaque à pousser à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm), montage à la verticale
EDI DATA, APPROVALS
|
|
Plaque à pousser à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm), montage à la verticale
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.50"L x 6.00"W x 2.25"H
Weight: 0.36lbs.
|
|
CM-35N
Plaque à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm) avec palastre à montage sur jambage
EDI DATA, APPROVALS
|
|
Plaque à commande unique de 4 1/2 po x 2 po (114 mm x 50,8 mm) avec palastre à montage sur jambage
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.5"H
Weight: 0.36lbs.
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| ARCHITECTURAL FINISH OPTIONS |
 |
| WEATHER RESISTANT OPTIONS |
|
| Options d'éléments graphiques pour plaque |
|
Net Cost |
|
CM-xxx/1
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
Plaquette «SANS INSCRIPTION» Ajouter /1 au modèle #
|
|
|
|
CM-xxx/2
Symbole «FAUTEUIL ROULANT», dessin en bleu Ajouter /2 au modèle #
|
Symbole «FAUTEUIL ROULANT», dessin en bleu Ajouter /2 au modèle #
|
|
|
|
CM-xxx/A2
Symbole 'FAUTEUIL ROULANT ACTIF', noir
|
Symbole 'FAUTEUIL ROULANT ACTIF', noir
|
|
|
|
CM-xxx/2AL
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /2AL au modèle #
|
|
|
|
CM-xxx/2AR
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /2AR au modèle #
|
|
|
|
CM-xxx/3
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
Push to open, éléments graphiques en noir Ajouter /3 au modèle #
|
|
|
|
CM-xxx/3F
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
«POUSSEZ POUR OUVRIR», dessin en noir Ajouter /3F au modèle #
|
|
|
|
CM-xxx/4
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
Symbole «FAUTEUIL ROULANT» et «POUSSEZ POUR OUVRIR», bleu Ajouter /4 au modèle #
|
|
|
|
CM-xxx/4AL
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
Symbole handicapé avec flèche vers la gauche, éléments graphiques en bleu Ajouter /4AL au modèle #
|
|
|
|
CM-xxx/4AR
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
Symbole handicapé avec flèche vers la droite, éléments graphiques en bleu Ajouter /4AR au modèle #
|
|
|
|
CM-xxx/A4
Symbole « FAUTEUIL ROULANT ACTIF » et texte « Appuyer pour ouvrir », bleu
|
Symbole « FAUTEUIL ROULANT ACTIF » et texte « Appuyer pour ouvrir », bleu
|
|
|
|
CM-xxx/4F
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR' Graphiques bleus CM-25, graphiques noirs CM-35, ajouter / 4F au modèle #
|
'FAUTEUIL ROULANT' et 'POUSSEZ POUR OUVRIR' Graphiques bleus CM-25, graphiques noirs CM-35, ajouter / 4F au modèle #
|
|
|
|
CM-xxx/8
«POUSSEZ POUR VERROUILLER», texte noir Ajouter /8 au modèle #
|
«POUSSEZ POUR VERROUILLER», texte noir Ajouter /8 au modèle #
|
|
|
|
CM-xxx/8B
«SYMBOLE DE SERRURE» et «POUSSEZ POUR VERROUILLER», dessin en rouge Ajouter /8B au modèle #
|
«SYMBOLE DE SERRURE» et «POUSSEZ POUR VERROUILLER», dessin en rouge Ajouter /8B au modèle #
|
|
|
| Finis architecturaux |
|
Net Cost |
|
CM-xxx-SB
Ajouter «SB» au numéro de produit pour une finition en laiton satiné (US4 / 606). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
Ajouter «SB» au numéro de produit pour une finition en laiton satiné (US4 / 606). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
|
|
|
CM-xxx-OB
Ajouter «OB» au numéro de produit pour la finition bronze frotté à l'huile (US10B / 613). Options graphiques limitées, série CM-25 : /1 vierge, /2 (fauteuil roulant), /3 texte Push to Open) /4 (fauteuil roulant avec texte Push to Open). Série CM-35 :
|
Ajouter «OB» au numéro de produit pour la finition bronze frotté à l'huile (US10B / 613). Options graphiques limitées, série CM-25 : /1 vierge, /2 (fauteuil roulant), /3 texte Push to Open) /4 (fauteuil roulant avec texte Push to Open). Série CM-35 :
|
|
|
|
CM-xxx-PB
Ajouter 'PB' au numéro de produit pour le laiton poli (US3 / 605). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
Ajouter 'PB' au numéro de produit pour le laiton poli (US3 / 605). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
|
|
|
CM-xxx-AB
Ajouter 'AB' au numéro de produit pour une finition laiton antique (US5 / 609). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
Ajouter 'AB' au numéro de produit pour une finition laiton antique (US5 / 609). Options graphiques limitées sur les séries CM-25 et CM-35 : /1 vierge, /2 (fauteuil roulant), /4 (fauteuil roulant avec texte Push to Open)
|
|
|
| Options imperméables |
|
Net Cost |
|
|
CM-xxx-WT
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
Manchon et revêtement étanche Ajouter 'WT' au produit #
|
|
|
|
|
|
