Les interrupteurs à poussoir/sortie de la série CM-7000 sont résistants au vandalisme, conçus et fabriqués pour répondre aux exigences strictes des contrôles de sortie. Ils sont fournis avec une plaque en aluminium brossé robuste de 1/4" d'épaisseur en simple gang ou largeurs étroites. Finition optionnelle duranodic (US 40) également disponible. Les boutons encastrés de la série CM-7000 sont spécialement conçus pour limiter l'activation accidentelle (ne convient pas pour applications ADA) et pour fournir une protection contre le vandalisme.
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
|
|
Les interrupteurs à poussoir/sortie de la série CM-7000 sont résistants au vandalisme, conçus et fabriqués pour répondre aux exigences strictes des contrôles de sortie. Ils sont fournis avec une plaque en aluminium brossé robuste de 1/4" d'épaisseur en simple gang ou largeurs étroites. Finition optionnelle duranodic (US 40) également disponible. Les boutons encastrés de la série CM-7000 sont spécialement conçus pour limiter l'activation accidentelle (ne convient pas pour applications ADA) et pour fournir une protection contre le vandalisme.
|
|
|
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
| FONCTIONNALITÉS |
|
CARACTÉRISTIQUES |
|
RESSOURCES |
|
|
-
Bouton rouge ou vert d'un diamètre de 1 po
-
Monté sur une plaque d'aluminium d'une épaisseur de 1/4 po
-
Applications intérieures ou extérieures
-
Fonctionnement rappel par ressort
-
Garantie de «robustesse Camden» de 3 ans avec remplacement «2 pour 1»
| Tension: |
12/24 V c.c.
|
| Type de contact: |
|
CM-7000,
CM-7100:
|
CM-7000/7100 : SPST N.O.
CM-7010/7110 : SPST N.F.
CM-7020/7120 : DPST N.O. et N.F.
CM-7085/7185 : DPST N.O. et N.F. en forme de Z avec minuterie pneumatique
|
| |
| Capacité des contacts: |
6 A à 30 Vcc
|
| Type d'interrupteur: |
Momentané
|
| Dimensions: |
|
CM-7000 Series:
|
CM-7000/7010/7020/7085: 41/2po x 23/4po x 21/4po
(114mm x 70mm x 44mm)
CM-7100/7110/7120/7185: 41/2po x 13/4po x 21/4po
(114mm x 114mm x 44mm)
|
| |
| Fini régulier: |
Alimunium brossé
|
|
|
|
Plaque frontale simple
 click to expand section
|
|
Net Cost
|
|

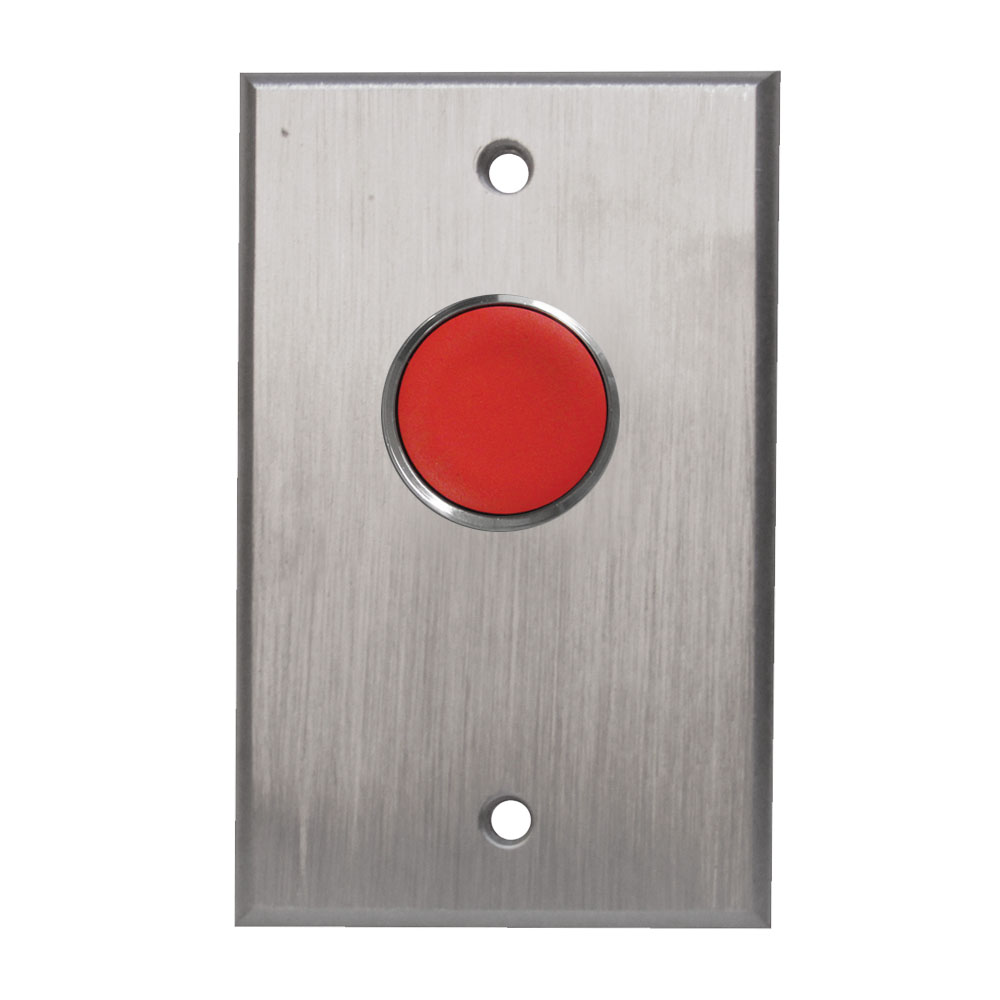

CM-7000
Rappel par ressort N/O, momentané
EDI DATA, APPROVALS
|
|
Rappel par ressort N/O, momentané
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454128768
|
| |
|
PLAQUE À COMMANDE UNIQUE
click to expand section
|
|
Net Cost
|
|
|
CM-7010
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454128843
|
|
|
CM-7020
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.61lbs.
UPC:670454128942
|
|
|
CM-7085
RAPPEL PAR RESSORT, TEMPORISATEUR PNEUMATIQUE 1 À 60 SEC BIPOLAIRE UNIDIRECTIONNEL, (nécessite un boîtier de 13/4po)
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, TEMPORISATEUR PNEUMATIQUE 1 À 60 SEC BIPOLAIRE UNIDIRECTIONNEL, (nécessite un boîtier de 13/4po)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.7lbs.
UPC:670454129048
|
| |
|
Façade étroite
click to expand section
|
|
Net Cost
|
|

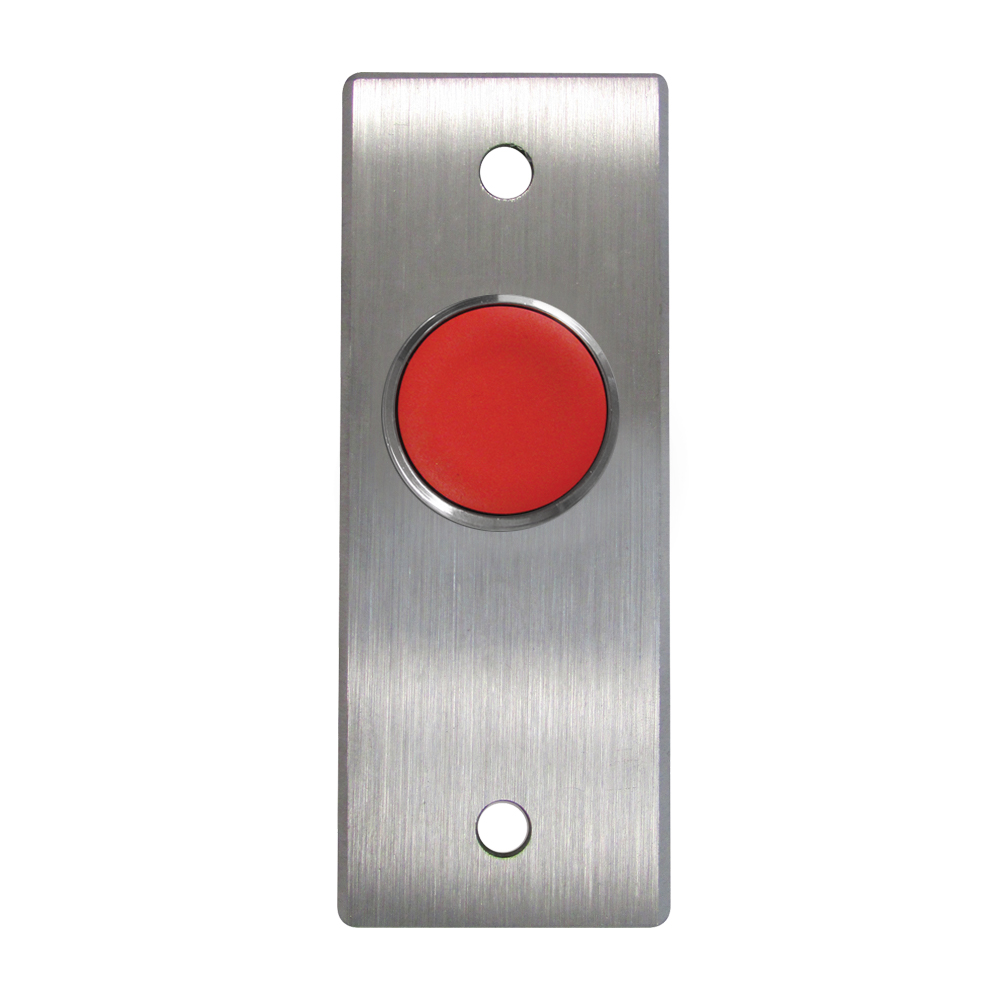

CM-7110
Rappel par ressort, N/C, momentané. CM-7110RE illustré.
EDI DATA, APPROVALS
|
|
Rappel par ressort, N/C, momentané. CM-7110RE illustré.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129222
|
| |
|
PLAQUE ÉTROITE
click to expand section
|
|
Net Cost
|
|
|
CM-7100
RAPPEL PAR RESSORT, N/O, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129123
|
|
|
CM-7120
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, N/O ET N/F, MOMENTANÉ
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129314
|
|
|
CM-7185
RAPPEL PAR RESSORT, TEMPORISATEUR PNEUMATIQUE 1 À 60 SEC BIPOLAIRE UNIDIRECTIONNEL, (nécessite un boîtier de 13/4po)
EDI DATA, APPROVALS
|
|
RAPPEL PAR RESSORT, TEMPORISATEUR PNEUMATIQUE 1 À 60 SEC BIPOLAIRE UNIDIRECTIONNEL, (nécessite un boîtier de 13/4po)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.65lbs.
UPC:670454129390
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| FACEPLATE OPTIONS |
|
| Le bouton Options de couleur |
|
Net Cost |
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxR
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
ajouter le suffixe R au numéro de modèle pour obtenir le bouton rouge
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
|
|
CM-xxxG
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
ajouter le suffixe G au numéro de modèle pour obtenir le bouton vert
|
|
|
| Options d'éléments graphiques gravés sur boutons |
|
Net Cost |
|
|
CM-xxxE
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
Ajouter E au numéro de produit pour obtenir 'EXIT' gravé (en blanc)
|
|
|
|
|
CM-xxxS
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
Ajouter « S » au numéro de produit pour faire graver SORTIE (en blanc)
|
|
|
|
|
CM-xxxSA
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
Ajouter « SA » au numéro de produit pour faire graver SALIDA (en blanc)
|
|
|
| Options d'éléments graphiques pour plaque |
|
Net Cost |
|
|
CM-xxx/3
Ajouter /3 au numéro de modèle pour obtenir 'Push to Open', éléments graphiques en noir
|
Ajouter /3 au numéro de modèle pour obtenir 'Push to Open', éléments graphiques en noir
|
|
|
|
|
CM-xxx/3F
Ajouter /3F au numéro de modèle pour obtenir POUSSEZ POUR OUVRIR, éléments graphiques en noir
|
Ajouter /3F au numéro de modèle pour obtenir POUSSEZ POUR OUVRIR, éléments graphiques en noir
|
|
|
|
|
CM-xxx/3S
Ajouter /3S au no de modèle pour «POUSSER POUR OUVRIR», noir
|
Ajouter /3S au no de modèle pour «POUSSER POUR OUVRIR», noir
|
|
|
|
|
CM-xxx/7
Ajouter /7 au numéro de modèle pour obtenir PUSH TO EXIT
|
Ajouter /7 au numéro de modèle pour obtenir PUSH TO EXIT
|
|
|
|
|
CM-xxx/7F
Ajouter /7F au numéro de modèle pour obtenir POUSSEZ POUR SORTIR en noir
|
Ajouter /7F au numéro de modèle pour obtenir POUSSEZ POUR SORTIR en noir
|
|
|
|
|
CM-xxx/8
Ajouter /8 au numéro de modèle pour obtenir PUSH TO LOCK en noir
|
Ajouter /8 au numéro de modèle pour obtenir PUSH TO LOCK en noir
|
|
|
| Finis de plaques |
|
Net Cost |
|
|
CM-xxx-BZ
Fini bronze commercial (Duronotic), (BHMA 710 / 313AN)
|
Fini bronze commercial (Duronotic), (BHMA 710 / 313AN)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Étroit/jambage |
|
Net Cost |
|
CM-23D
Surface Box, Deep - Pour le sans fil. Boîtiers de jambage étroit pour les interrupteurs de la série 7100
|
Surface Box, Deep - Pour le sans fil. Boîtiers de jambage étroit pour les interrupteurs de la série 7100
|
|
|
| Mounting Boxes & Accessories: À commande unique |
|
Net Cost |
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
|
|
|
|
CM-34BL
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
Boîte de surface, profondeur standard. Paroi double Boîtiers à commande unique pour les interrupteurs de la série 7000
|
|
|
| Mounting Boxes & Accessories: Commande unique (profond) |
|
Net Cost |
|
CM-34D
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-7085 nécessite un boîtier d'une profondeur minimale de 2 po
|
Surface Box, Extra Deep - Pour le sans fil. Polymère gris très résistant Le CM-7085 nécessite un boîtier d'une profondeur minimale de 2 po
|
|
|
|
|
|
